特点 | 锁定时为低平式 |
间距调节轻松自如 | |
操作直观 |
材料与表面处理 | 锌合金，粉末喷涂或镀铬和钢，镀锌 |
性能详述 | 最大静载荷：440N |
密封说明 | 通过使用壳体密封垫并密封固定螺纹来实现环境密封 |

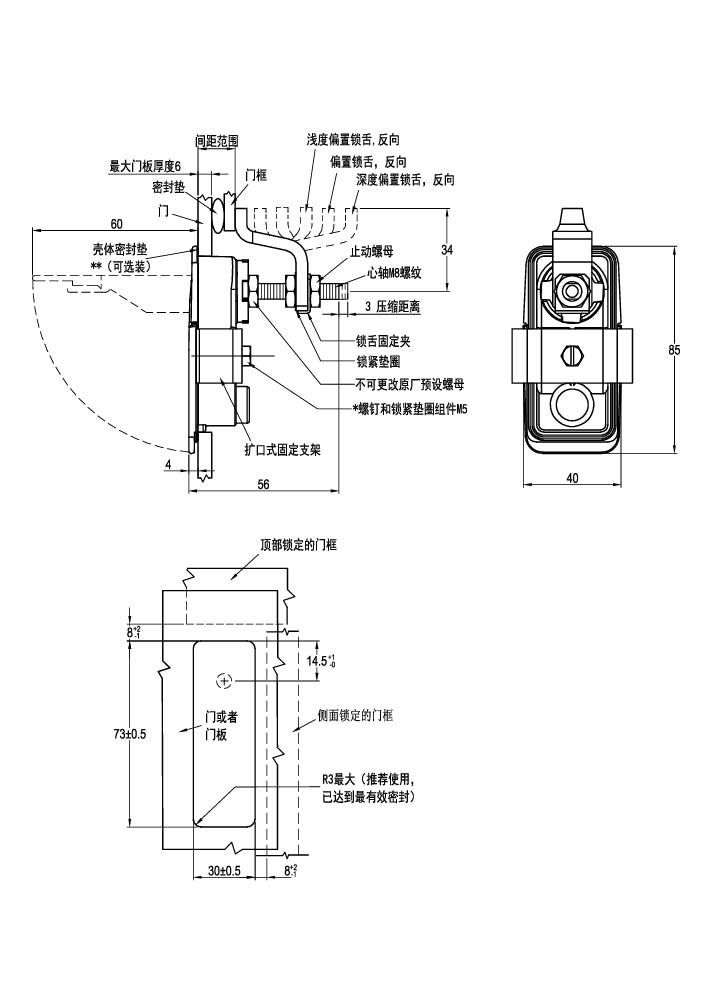

安装说明 | 螺钉和锁紧垫圈组件M5×16。若门板厚度超过6，螺钉长度=门板厚度+10 |
使用壳体密封垫时，门板厚度增加0.4 |
| 零件号 | 表面处理 | 间距 | 锁舌类型 | |
| 最小 | 最大 | |||
| EV195-01080001 | 纹状镀铬 | 5 | 16 | 深度偏置，前屈 |
| 56 | 66 | 深度偏置，反向 | ||
| EV195-01080002 | 16 | 26 | 偏置，前屈 | |
| 46 | 56 | 偏置，反向 | ||
| EV195-01080003 | 26 | 36 | 浅度偏置，前屈 | |
| 36 | 46 | 浅度偏置，反向 | ||
| EV195-01080004 | 镀铬抛光 | 5 | 16 | 深度偏置，前屈 |
| 56 | 66 | 深度偏置，反向 | ||
| EV195-01080005 | 16 | 26 | 偏置，前屈 | |
| 46 | 56 | 偏置，反向 | ||
| EV195-01080006 | 26 | 36 | 浅度偏置，前屈 | |
| 36 | 46 | 浅度偏置，反向 | ||
| EV195-01080007 | 黑色粉末喷涂 | 5 | 16 | 深度偏置，前屈 |
| 56 | 66 | 深度偏置，反向 | ||
| EV195-01080008 | 16 | 26 | 偏置，前屈 | |
| 46 | 56 | 偏置，反向 | ||
| EV195-01080009 | 26 | 36 | 浅度偏置，前屈 | |
| 36 | 46 | 浅度偏置，反向 | ||
