特点 | 锁定时为低平式 |
间距调节轻松自如 | |
操作直观 |
材料与表面处理 | 锌合金，粉末喷涂或镀铬和钢，镀锌 |
性能详述 | 最大静载荷：220N |
密封说明 | 必须密封安装螺钉的螺纹 |

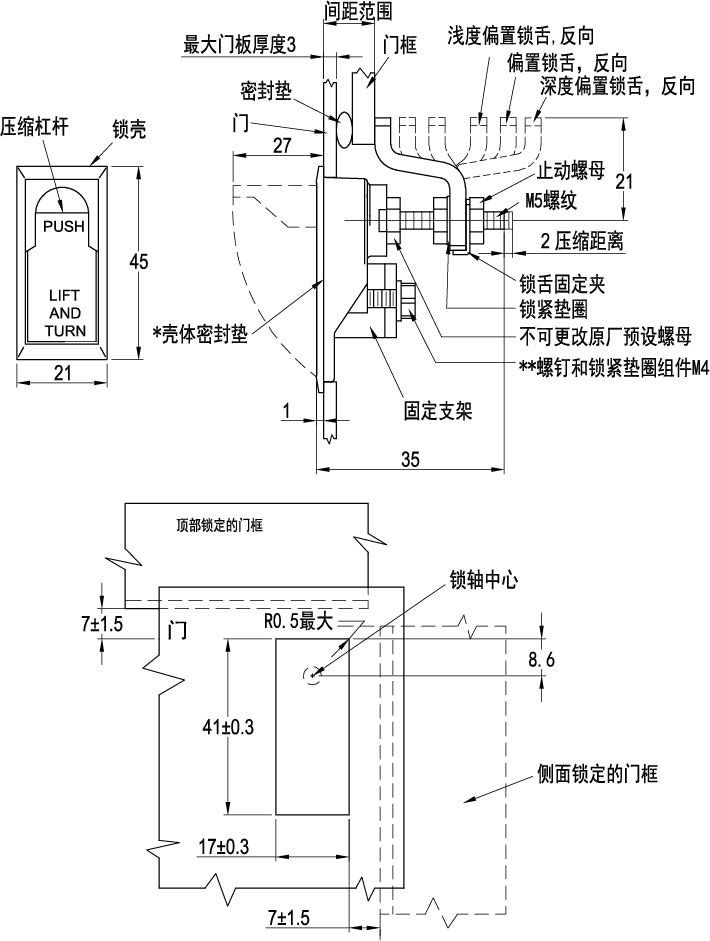

安装说明 | 螺钉和锁紧垫圈组件M4×10。若门板厚度超过3，螺钉长度=门板厚度+7 |
使用壳体密封垫时，门板厚度增加0.4 |
| 零件号 | 表面处理 | 间距 | 锁舌类型 | ||
| 无密封垫 | 含密封垫 | 最小 | 最大 | ||
| EV195-01070001 | EV195-01070010 | 镀铬抛光 | 4.5 | 10.5 | 深度偏置，前屈 |
| 34.5 | 40.5 | 深度偏置，反向 | |||
| EV195-01070002 | EV195-01070011 | 10.5 | 16.5 | 偏置，前屈 | |
| 28.5 | 34.5 | 偏置，反向 | |||
| EV195-01070003 | EV195-01070012 | 16.5 | 22.5 | 浅度偏置，前屈 | |
| 22.5 | 28.5 | 浅度偏置，反向 | |||
| EV195-01070004 | EV195-01070013 | 磨砂镀铬 | 4.5 | 10.5 | 深度偏置，前屈 |
| 34.5 | 40.5 | 深度偏置，反向 | |||
| EV195-01070005 | EV195-01070014 | 10.5 | 16.5 | 偏置，前屈 | |
| 28.5 | 34.5 | 偏置，反向 | |||
| EV195-01070006 | EV195-01070015 | 16.5 | 22.5 | 浅度偏置，前屈 | |
| 22.5 | 28.5 | 浅度偏置，反向 | |||
| EV195-01070007 | EV195-01070016 | 黑色粉末喷涂 | 4.5 | 10.5 | 深度偏置，前屈 |
| 34.5 | 40.5 | 深度偏置，反向 | |||
| EV195-01070008 | EV195-01070017 | 10.5 | 16.5 | 偏置，前屈 | |
| 28.5 | 34.5 | 偏置，反向 | |||
| EV195-01070009 | EV195-01070018 | 16.5 | 22.5 | 浅度偏置，前屈 | |
| 22.5 | 28.5 | 浅度偏置，反向 | |||
