特点 | 稳定的预设压缩 |
间距调节轻松自如 | |
工具操纵可保证安全性 | |
符合EN45545-3 E10标准 |
材料与表面处理 | 锌合金，粉末喷涂或镀铬和钢，镀锌 |
性能详述 | 最大静载荷：450N |
密封说明 | 使用提供的密封垫实现NEMA4和IP65 |

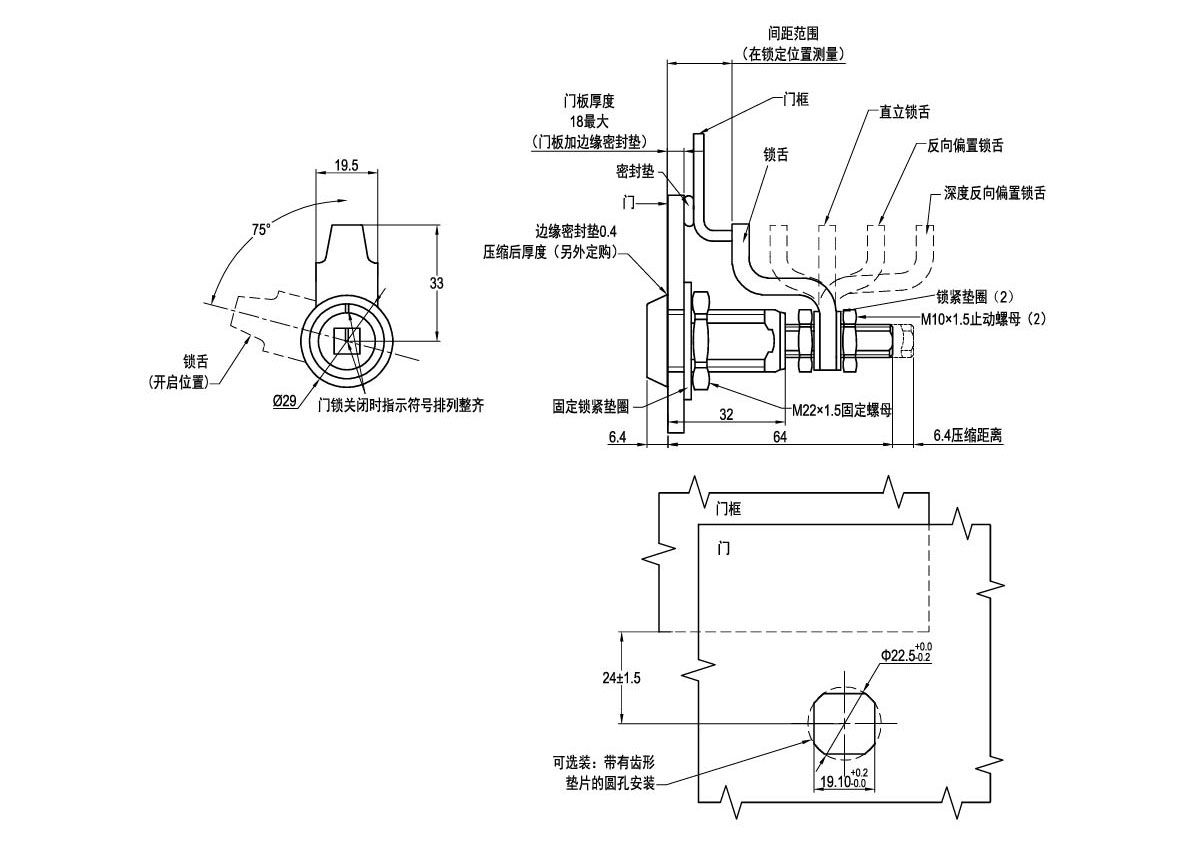

安装说明 | 固定螺母的推荐拧紧力矩为20N·m |
注意：确定锁舌位置以便于用手来轻松实现锁定功能 |
| 零件号 | 旋转 | 头型 | 间距 | 锁舌类型 | 表面处理 | |
| 最小 | 最大 | |||||

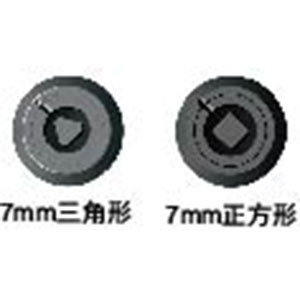

| EV195-01030001 | A型顺时针上锁 | 7mm三角形 | 11.4 | 27.2 | 深度偏置锁舌 前屈 | 黑色粉末喷涂 |
| 66.3 | 76.2 | 深度偏置锁舌 反向 | ||||
| EV195-01030002 | 25.4 | 41.1 | 偏置锁舌 前屈 | |||
| 52.6 | 68.3 | 偏置锁舌 反向 | ||||
| EV195-01030003 | 38.9 | 54.6 | 直立锁舌 | |||
| EV195-01030004 | 7mm正方形 | 11.4 | 27.2 | 深度偏置锁舌 前屈 | ||
| 66.3 | 76.2 | 深度偏置锁舌 反向 | ||||
| EV195-01030005 | 25.4 | 41.1 | 偏置锁舌 前屈 | |||
| 52.6 | 68.3 | 偏置锁舌 反向 | ||||
| EV195-01030006 | 38.9 | 54.6 | 直立锁舌 | |||
