特点 | 稳定的预设压缩 |
间距调节轻松自如 | |
工具或手动操纵 | |
符合EN45545-3 E60标准 |
材料与表面处理 | 不锈钢316和304 |
性能详述 | 最大静载荷：556N |
密封说明 | 使用提供的密封垫实现NEMA4和IP65 |

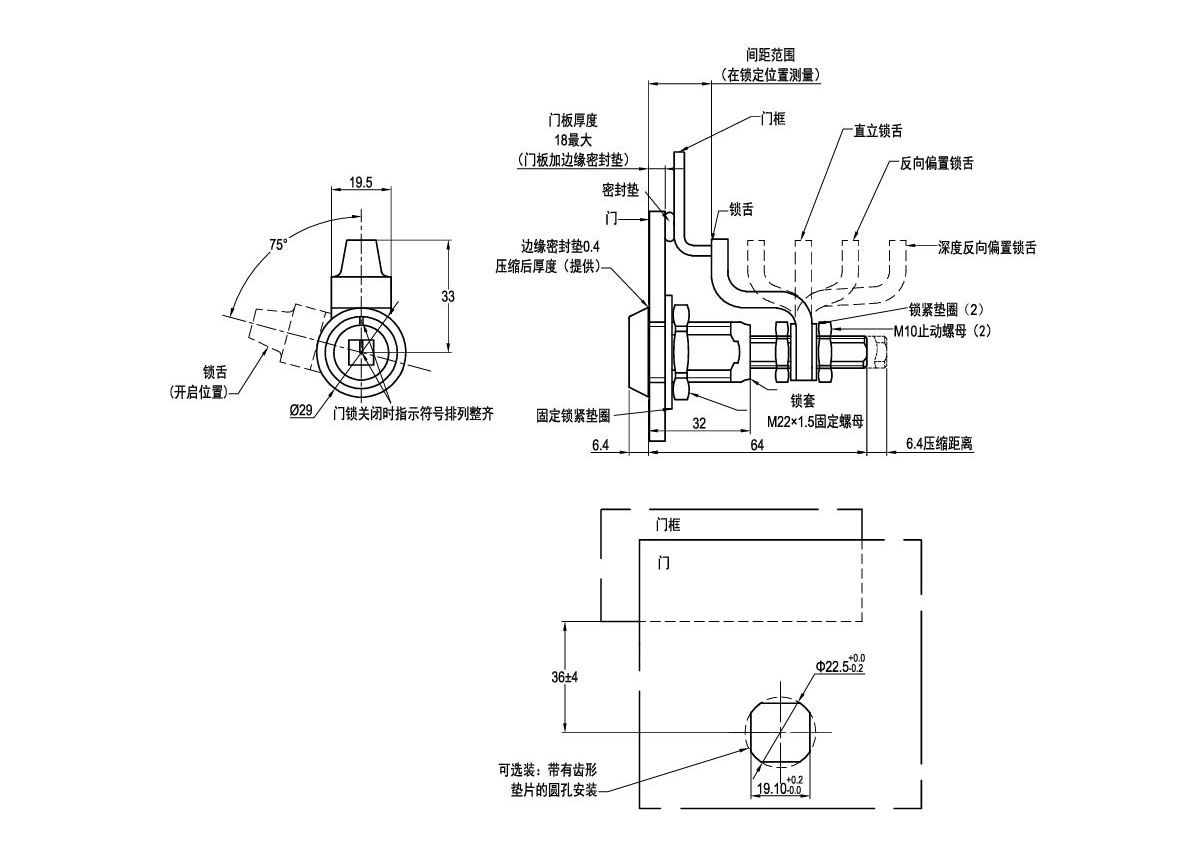

安装说明 | 注意：确定锁舌位置以便于用手来轻松实现锁定功能 |
固定螺母的推荐拧紧力矩为20N·m |
| 零件号 | 旋转 | 头型 | 间距 | 锁舌类型 | 表面处理 | |
| 最小 | 最大 | |||||
| EV195-01010001 | A型顺时针上锁 | 8mm正方形 | 11.4 | 27.2 | 深度偏置锁舌 前屈 | 电解抛光 |
| 66.3 | 76.2 | 深度偏置锁舌 反向 | ||||
| EV195-01010002 | 25.4 | 41.1 | 偏置锁舌 前屈 | |||
| 52.6 | 68.3 | 偏置锁舌 反向 | ||||
| EV195-01010003 | 38.9 | 54.6 | 直立锁舌 | |||

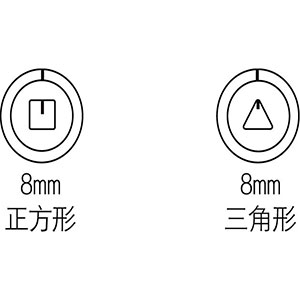

| EV195-01010004 | 8mm三角形 | 11.4 | 27.2 | 深度偏置锁舌 前屈 | ||
| 66.3 | 76.2 | 深度偏置锁舌 反向 | ||||
| EV195-01010005 | 25.4 | 41.1 | 偏置锁舌 前屈 | |||
| 52.6 | 68.3 | 偏置锁舌 反向 | ||||
| EV195-01010006 | 38.9 | 54.6 | 直立锁舌 | |||
