材料与表面处理 | 锁套：PC/ABS |
锁舌：尼龙加玻纤 | |
触发器：PBT | |
弹簧：不锈钢 | |
引脚：钢, 镀锌 | |
电气规格 | 建议工作电压：12至24VDC |
典型工作电流(无负载时的平均值)：600mA以下，12VDC | |
输入信号：电流的最大值为25mA | |
可选微动开关直至锁关闭 | |
微动开关额定值：12VDC时的最 大值为3A | |
特点 | 轻型结构 |
自动重锁和延迟重锁版本 | |
按压式锁紧,电子开启 | |
旋转结构 | |
隐蔽式锁定 | |
微处理器控制 | |
简单的机械解锁 | |
最小功耗 | |
可选内置微开关，用于检测门锁开启/关闭壮态 | |
接线颜色编码/ 连接器引脚分配 | 引脚1：棕色：接地（-） 引脚2：红色：8至26V直流电源 引脚3：橙色：控制信号8到26VC 引脚4：黑色：微动开关公共端 引脚5：蓝色：微动开关常开触点 引脚6：灰色：微动开关常闭触点 |

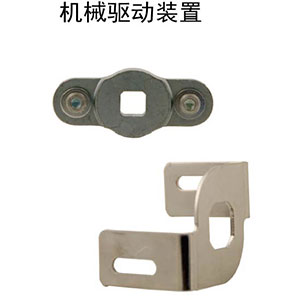

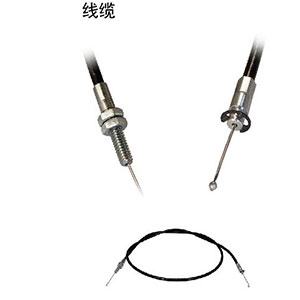

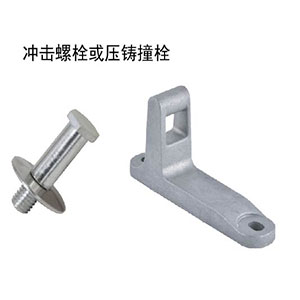

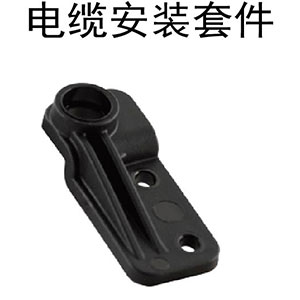

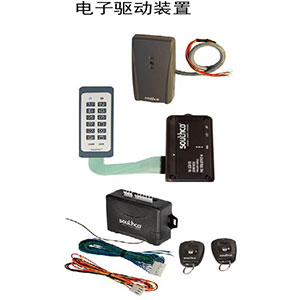

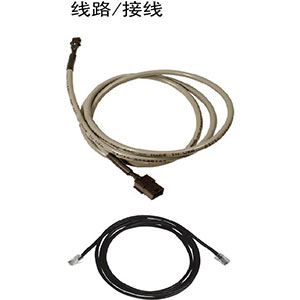

附件 | 如需冲击螺栓或压铸撞栓、电子驱动装置、机械驱动装置、线缆、接线等附件，请联系我司营业人员 |

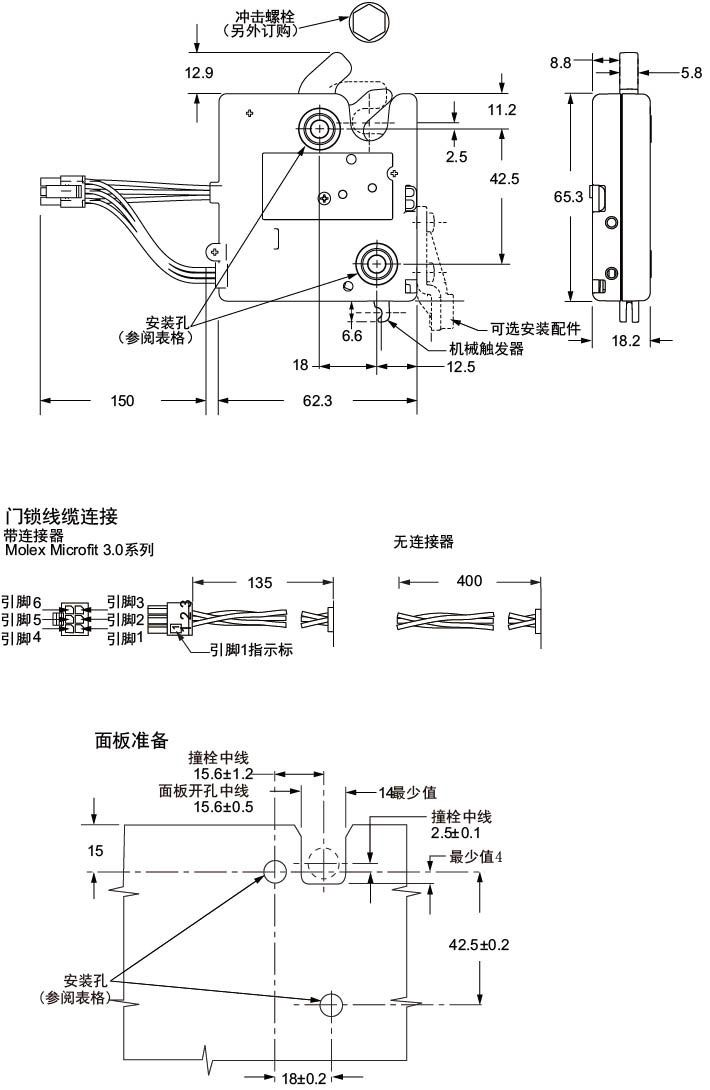

面板准备
底座安装款式 | 建议使用最小安装孔 |
10-24螺纹 | Φ5.6 |
M5螺纹 | Φ5.9 |
通孔 | Φ6.1 |
| 零件号 | 触发器款式 | 安装孔 | 额外配置 | 开关选项 | 连接器选项 |
| EV195-01450553 | 自动重锁弹出式弹簧 | φ5.5通孔 | 标准配置 | 无开关 | 带连接器 |
| EV195-01450554 | 无开关 | 无连接器 | |||
| EV195-01450555 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450556 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450557 | M5螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450558 | 无开关 | 无连接器 | |||
| EV195-01450559 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450560 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450561 | 10-24螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450562 | 无开关 | 无连接器 | |||
| EV195-01450563 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450564 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450565 | 延迟重锁轻型弹簧 | φ5.5通孔 | 标准配置 | 无开关 | 带连接器 |
| EV195-01450566 | 无开关 | 无连接器 | |||
| EV195-01450567 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450568 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450569 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450570 | 无开关 | 无连接器 | |||
| EV195-01450571 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450572 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450573 | M5螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450574 | 无开关 | 无连接器 | |||
| EV195-01450575 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450576 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450577 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450578 | 无开关 | 无连接器 | |||
| EV195-01450579 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450580 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450581 | 10-24螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450582 | 无开关 | 无连接器 | |||
| EV195-01450583 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450584 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450585 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450586 | 无开关 | 无连接器 | |||
| EV195-01450587 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450588 | 内置门锁开关状态 | 无连接器 |
