机械电子转动门锁户外适用 EV195-0145-上海义文工业五金

材料与表面处理	机构
	锁套，锁舌，触发器，引脚：镀锌镍层钢或不锈钢
	弹簧：300系列不锈钢
	驱动装置
	锁套：PC/ABS
	波纹管，导线密封：硅
	周边密封：丁钠橡胶
	锁舌：乙缩醛
	扣眼：TPE

电气规格	建议工作电压：12至24VDC
	典型工作电流(无负载时的平均值)：12VVDC低于600mA
	输入信号电流：24VDC直流电时的最大值为25mA
	微动开关额定值：12VDC的最大值为3A

特点	密封马达驱动装置可防水和尘土，符合IP56标准
	可选高强度防锈镀层钢和不锈钢
	按压式锁紧，电子开启
	旋转结构
	隐蔽式锁定
	微处理器控制
	自动或延迟重锁
	最小功耗
	可选内置微开关，用于控制门锁开启/关闭输
	简单的机械解锁

接线颜色编码/ 连接器引脚分配	引脚1：棕色：接地（-）引脚2：红色：12至24VDC 引脚3：橙色：控制信号电源引脚4：黑色：微动开关公共端引脚5：蓝色：微动开关常开触点引脚6：灰色：微动开关常闭触点

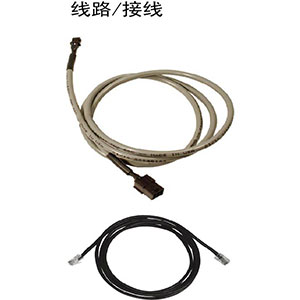

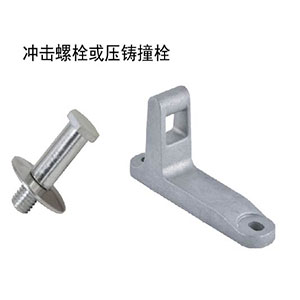

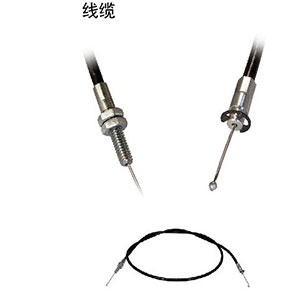

附件	如需冲击螺栓或压铸撞栓、电子驱动装置、机械驱动装置、线缆、接线等附件，请联系我司营业人员

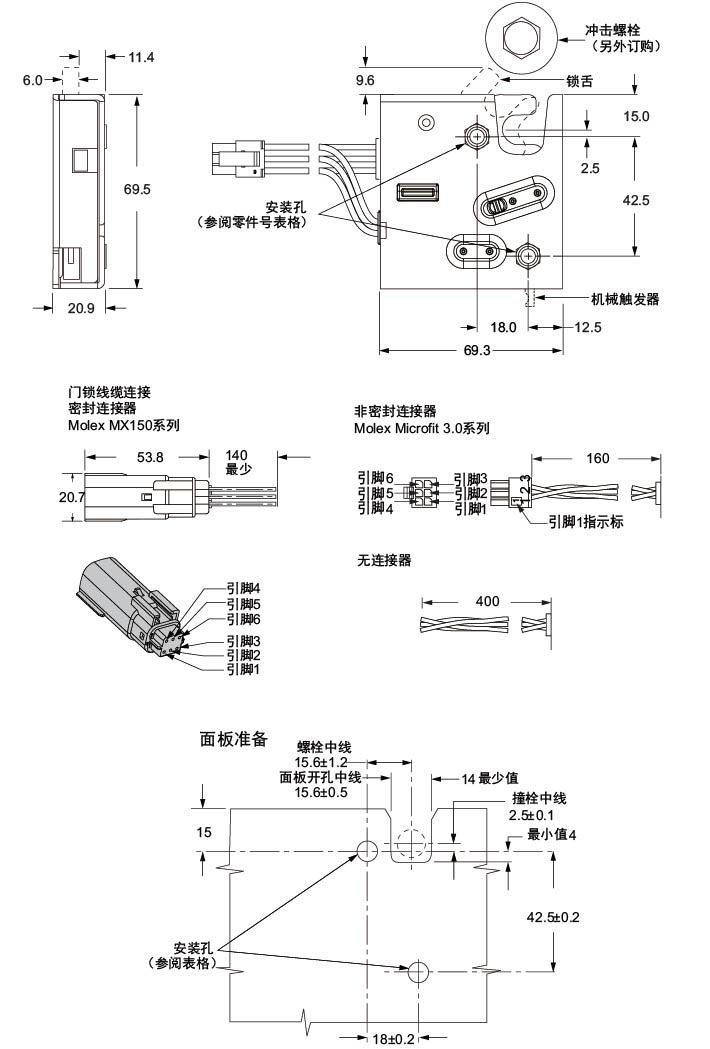

面板准备

底座安装款式	建议使用最小安装孔
1/4-20螺纹	Φ7.2
M6螺纹	Φ6.9
通孔	Φ7.6

零件号	触发器款式	安装孔	开关选项	连接器选项
EV195-01450049	自动重锁，后部触发器，带弹开式弹簧	1/4-20螺纹安装	无开关	非密封连接器
EV195-01450051				无连接器（剥离和镀锡）
EV195-01450053				密封连接器
EV195-01450055			内置门锁开关状态	非密封连接器
EV195-01450057				无连接器（剥离和镀锡）
EV195-01450059				密封连接器
EV195-01450073		M6螺纹安装	无开关	非密封连接器
EV195-01450075				无连接器（剥离和镀锡）
EV195-01450077				密封连接器
EV195-01450079			内置门锁开关状态	非密封连接器
EV195-01450081				无连接器（剥离和镀锡）
EV195-01450083				密封连接器
EV195-01450097		Φ7通孔	无开关	非密封连接器
EV195-01450099				无连接器（剥离和镀锡）
EV195-01450101				密封连接器
EV195-01450103			内置门锁开关状态	非密封连接器
EV195-01450105				无连接器（剥离和镀锡）
EV195-01450107				密封连接器
EV195-01450121	延迟重锁，后部触发器，带轻型弹簧	1/4-20螺纹安装	无开关	非密封连接器
EV195-01450123				无连接器（剥离和镀锡）
EV195-01450125				密封连接器
EV195-01450127			内置门锁开关状态	非密封连接器
EV195-01450129				无连接器（剥离和镀锡）
EV195-01450131				密封连接器
EV195-01450169		M6螺纹安装	无开关	非密封连接器
EV195-01450171				无连接器（剥离和镀锡）
EV195-01450173				密封连接器
EV195-01450175			内置门锁开关状态	非密封连接器
EV195-01450177				无连接器（剥离和镀锡）
EV195-01450179				密封连接器
EV195-01450217		Φ7通孔	无开关	非密封连接器
EV195-01450219				无连接器（剥离和镀锡）
EV195-01450221				密封连接器
EV195-01450223			内置门锁开关状态	非密封连接器
EV195-01450225				无连接器（剥离和镀锡）
EV195-01450227				密封连接器
