材料与表面处理 | 机构 |
锁套：钢，镀锌 | |
锁舌，触发器：钢，镀锌 | |
电子驱动装置： | |
锁套：PC/ABS | |
锁舌/从动轮：乙缩醛 | |
电气规格 | 建议工作电压：12到24VDC电源 |
典型工作电流：500mA以下，12VDC | |
最高／堵转工作电流：1A | |
待机电流：185mA | |
输入信号：电流的最大值为3A | |
选装微动开关在门锁闭合时合上 | |
微动开关额定值：12VDC直流时的最大值为3A | |
特点 | 高强度，钢结构 |
运作时可承受很高的机械载荷 | |
按压式锁紧，电子开启 | |
通用型旋转机构 | |
隐藏式锁定 | |
微处理器控制最小功耗 | |
最小功耗 | |
简单的机械解锁 | |
可选内置微动开关，用于控制门锁开启/关闭输出信号 | |
接线颜色编码/ 连接器引脚分配 | 引脚1：棕色：接地(-) 引脚2：红色：8至26VDC电源 引脚3：橙色：控制信号8至26VDC 引脚4黑色：微动开关公共端 引脚5蓝色：微动开关常开触点 引脚6灰色：微动开关常闭触点 |

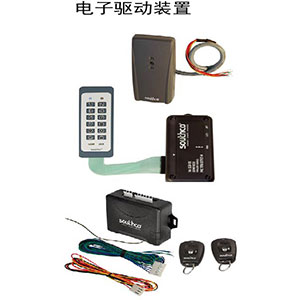

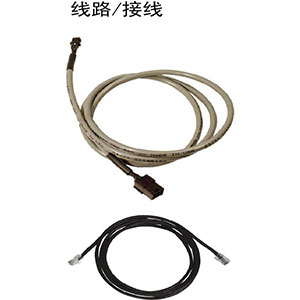

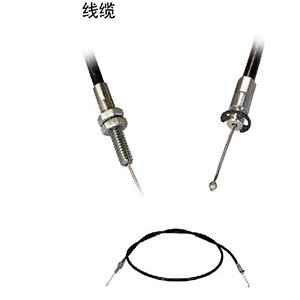

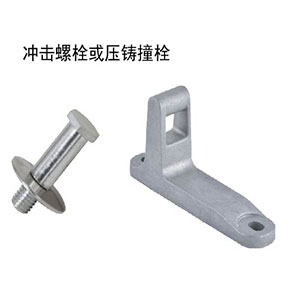

附件 | 如需冲击螺栓或压铸撞栓、电子驱动装置、机械驱动装置、线缆、接线等附件，请联系我司营业人员 |

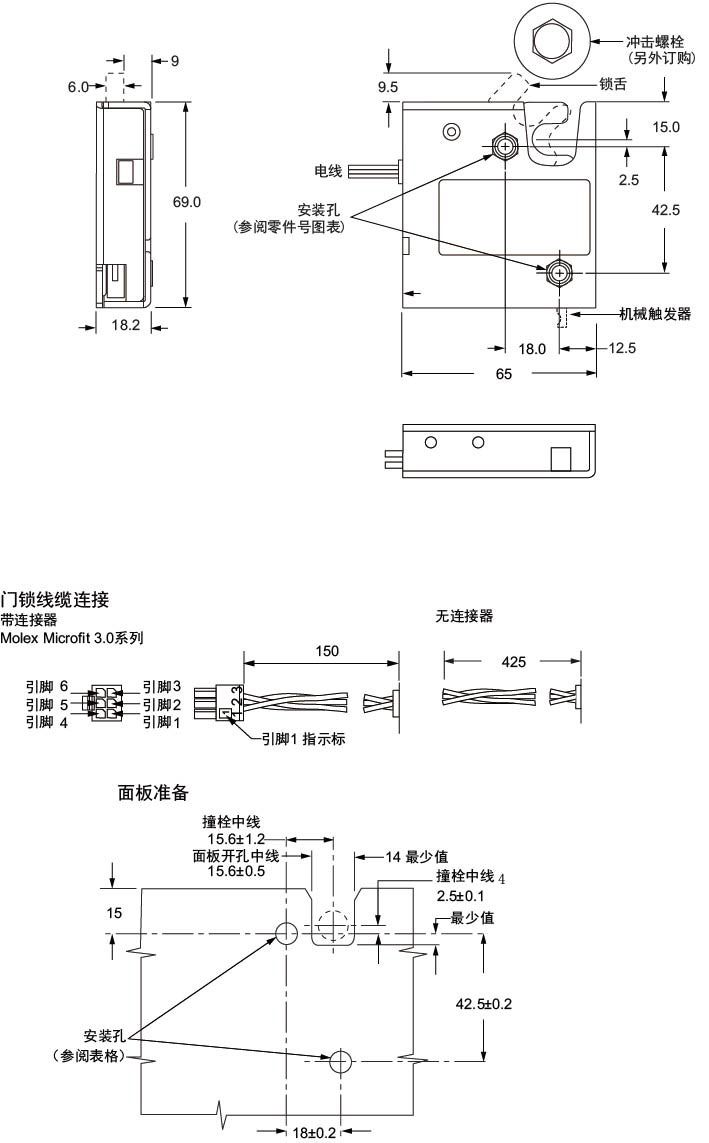

面板准备
底座安装款式 | 建议使用最小安装孔 |
1/4-20螺纹 | Φ7.2 |
M6螺纹 | Φ6.9 |
通孔 | Φ7.6 |
| 零件号 | 触发器款式 | 安装孔 | 额外配置 | 开关选项 | 连接器选项 |
| EV195-01450625 | 自动重锁，后部触发器，带弹开式弹簧 | 1/4-20螺纹 | 标准配置 | 无开关 | 带连接器 |
| EV195-01450626 | 无开关 | 无连接器 | |||
| EV195-01450627 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450628 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450629 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450630 | 无开关 | 无连接器 | |||
| EV195-01450631 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450632 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450633 | M6螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450634 | 无开关 | 无连接器 | |||
| EV195-01450635 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450636 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450637 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450638 | 无开关 | 无连接器 | |||
| EV195-01450639 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450640 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450641 | φ7通孔 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450642 | 无开关 | 无连接器 | |||
| EV195-01450643 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450644 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450645 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450646 | 无开关 | 无连接器 | |||
| EV195-01450647 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450648 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450649 | 延迟重锁，后部触发器，带弹开式弹簧 | 1/4-20螺纹 | 标准配置 | 无开关 | 带连接器 |
| EV195-01450650 | 无开关 | 无连接器 | |||
| EV195-01450651 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450652 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450653 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450654 | 无开关 | 无连接器 | |||
| EV195-01450655 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450656 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450657 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450658 | 无开关 | 无连接器 | |||
| EV195-01450659 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450660 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450661 | 高强度锁舌（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450662 | 无开关 | 无连接器 | |||
| EV195-01450663 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450664 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450665 | M6螺纹 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450666 | 无开关 | 无连接器 | |||
| EV195-01450667 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450668 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450669 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450670 | 无开关 | 无连接器 | |||
| EV195-01450671 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450672 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450673 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450674 | 无开关 | 无连接器 | |||
| EV195-01450675 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450676 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450677 | 高强度锁舌（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450678 | 无开关 | 无连接器 | |||
| EV195-01450679 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450680 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450681 | φ7通孔 | 标准配置 | 无开关 | 带连接器 | |
| EV195-01450682 | 无开关 | 无连接器 | |||
| EV195-01450683 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450684 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450685 | 强力（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450686 | 无开关 | 无连接器 | |||
| EV195-01450687 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450688 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450689 | 高强度锁舌 | 无开关 | 带连接器 | ||
| EV195-01450690 | 无开关 | 无连接器 | |||
| EV195-01450691 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450692 | 内置门锁开关状态 | 无连接器 | |||
| EV195-01450693 | 高强度锁舌（弹出式）锁舌弹簧（适用于延迟重锁） | 无开关 | 带连接器 | ||
| EV195-01450694 | 无开关 | 无连接器 | |||
| EV195-01450695 | 内置门锁开关状态 | 带连接器 | |||
| EV195-01450696 | 内置门锁开关状态 | 无连接器 |
