安装说明 | 1.如图所示准备面板 |
2.将工具安装到合适的压力机中 注意，安装只需轻微压力 | |

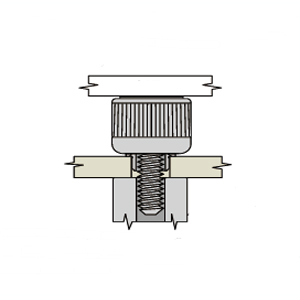

3.将螺钉组件插入面板上预留的孔中 | |
4.将工件放在压力机下，工具对准螺钉的螺纹中心，将导套扩入面板的沉孔中 注意，安装只需轻微压力 | |
安装压力：1600N到2500N安装压力取决于螺纹尺寸 |
| 螺纹尺寸 | Φ D | 工具零件号 |
| M3或4-40 | 4.8 | EV280-01110007 |
| M3.5或6-32 | 5.4 | EV280-01110008 |
| M4或8-32 | 6.8 | EV280-01110009 |
| 10-32 | 6.8 | EV280-01110010 |
| M5 | 6.8 | EV280-01110011 |
| M6或1/4-20 | 8.2 | EV280-01110012 |
