特点 | 适用小型装置的盖板等 |
内置规格 | |

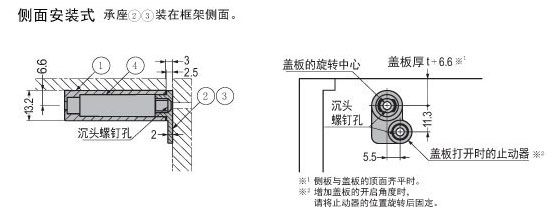

推荐螺钉 | 侧面安装---沉头螺钉M3、扁头螺钉M3、沉头自攻螺钉标称尺寸3、扁头自攻螺钉标称尺寸3等 |
背面安装---扁头螺钉M3、扁头自攻螺钉标称尺寸3等 | |
注意 | 承座分左用型和右用型 |
请在扭矩范围内使用 | |
安装时应确保各铰链的轴心之间无偏差 | |
使用温度0℃～40℃ | |

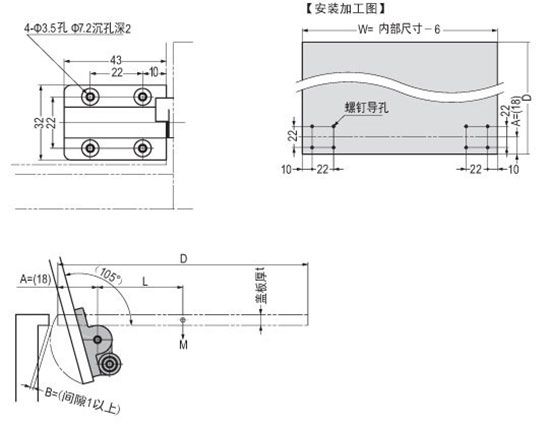

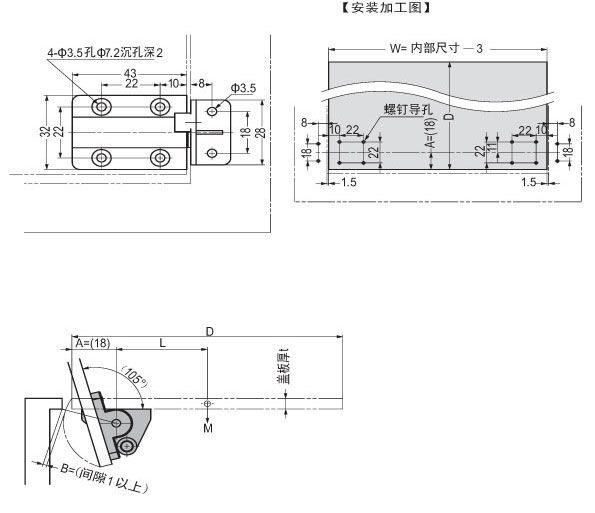

盖板最大扭矩的计算 | T=M×9.80665×L |
T:盖板最大扭矩，D：盖板重量 L：旋转中心至盖板重心的距离 L=D/2-A （该计算公式假定重心位置位于盖板中心 D：盖板长度，A:旋转中心至盖板后端的距离 | |
计算例 设D=14cm、A=1.8cm、M=0.137kg，可得： T=0.137×9.80665×（14/2-1.8） |

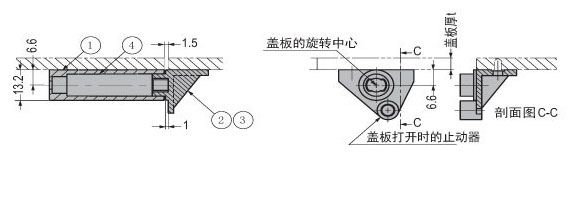

材料及表面处理
编号 | 零件名 | 主材质 | 颜色 |
1 | 托座 | 聚缩醛（POM) | 黑色、白色 |
2 | 承座R | PBT树脂 | |
3 | 承座L | ||
4 | 阻尼器 | - | - |
| 零件号 | 颜色 | 安装类型 | 扭矩 |

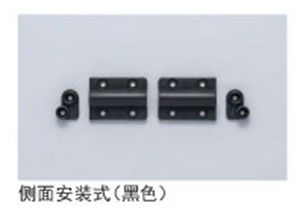

| EV191-12300001 | 黑色 | 侧面安装 | 0.054～0.086N·m |
| EV191-12300002 | 白色 | ||
| EV191-12300003 | 黑色 | 背面安装 | 0.054～0.086N·m |

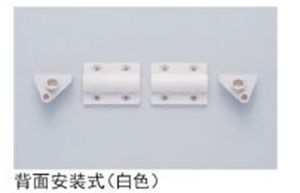

| EV191-12300004 | 白色 |
