特点 | 5种类型，适用于小型轻型门到中、重型门 |
开启角度：180° | |
适用最大门尺寸：700x450 mm |
安装说明 | 使用3个铰链悬挂门时，中间铰链的位置在上下铰链中点至上铰链的约1/2处为宜 |
附安装螺钉 |
注意 | 门重为使用2个合页时的参考值，实际使用以实物为准 |

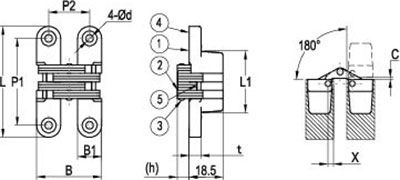

| 零件号 | L | L1 | B | B1 | P1 | P2 | H | h | t | d | C | X | 连接臂数量 | 门重（kg） | 重量（g） |
| EV191-12040001 | 43 | 22 | 29 | 11 | 32 | 18 | 13 | 5 | 5 | 3.5 | 0.8 | 2.3 | 12 | 4 | 37 |
| EV191-12040002 | 45 | 19 | 35.7 | 13 | 32 | 22.7 | 18.5 | 6 | 5 | 3.5 | 0.8 | 3 | 8 | 56 | |
| EV191-12040003 | 60 | 33 | 35.2 | 13 | 47 | 22.2 | 18.5 | 6.5 | 6.5 | 4.3 | 1 | 3 | 12 | 94 | |
| EV191-12040004 | 70 | 35 | 42.6 | 16.1 | 53 | 26.6 | 23 | 7.3 | 7 | 4.6 | 1.2 | 3.5 | 12 | 7 | 157 |
| EV191-12040005 | 100 | 52 | 53.2 | 20 | 80 | 33.2 | 27.5 | 9.5 | 9.5 | 5.3 | 1.8 | 4.8 | 16 | 342 |
