材料与表面处理 | 固定环：钢，镀锌 固定弹簧：不锈钢 挡圈GH：铝，本色 挡圈GP：高密度聚 烯，本色或聚丙烯，黑色 |

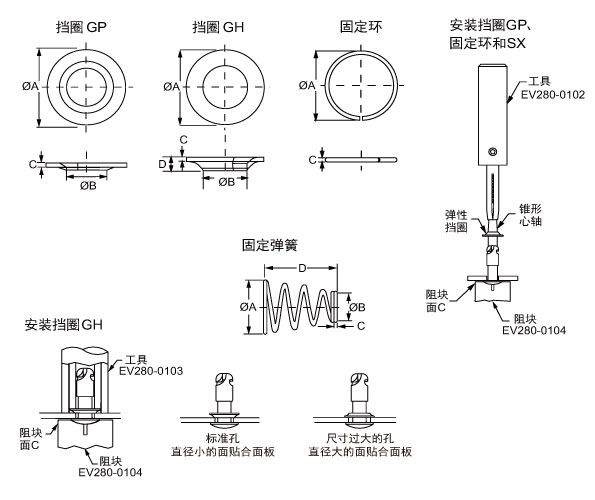

安装说明 | 1. 如图所示，将挡圈装在心轴上 2. 对齐环或弹簧两端，使其错开螺栓舌 3. 将心轴置于螺栓锁舌末端 4. 将工具置于心轴上 5. 推入挡圈将其固定在螺栓截槽中 |
附注 | 使用工具： 工具：将挡圈内径放在螺栓直径上，然后将其一起推入螺栓截槽中 阻块：在安装期间将螺栓头套在其中（任何扁平阻块都可用于手环头型螺栓） |
| 尺寸 | 类型 | 零件号 | φ A | φ B | C | D | 调节值 | 工具零件号 | 阻块零件号 |
| 3 | 挡圈GP，本色 | EV106-01040001 | 7.9 | 4.06 | 0.5 | N/A | 增加0.51 | EV280-01020001 | EV280-01040001 |
| 挡圈GP，黑色 | EV106-01040002 | ||||||||
| 挡圈GH | EV106-01040003 | 7.9 | 4.8 | 0.38 | 1.3 | 增加0.38 | EV280-01030001 | ||
| 固定环 | EV106-01040004 | 5.3 | N/A | 0.56 | N/A | 增加0.56 | EV280-01020001 | ||
| 固定弹簧 | EV274-01040001 | 7.9 | 3.8 | 0.46 | 17.5 | 增加0.91 |
