材料及表面处理
编号 | 零件名 | 材料 | 表面处理 |
1 | 本体 | PBT树脂 | 白色 |
2 | 磁轭 | 钢SPCC | 光亮镀锌（三价） |
3 | 磁铁 | 铁氧体 | - |
4 | 吸片 | 钢SPCC | 镀铬 |

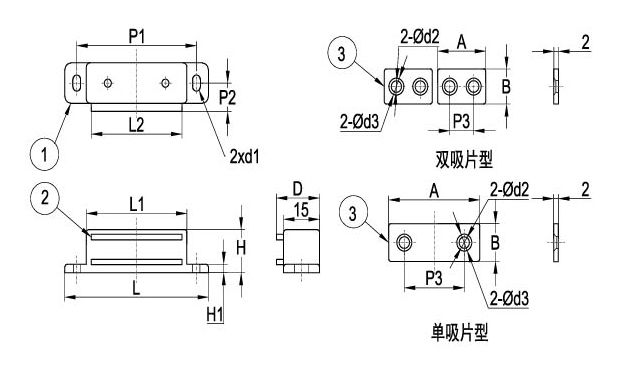

| 零件号 | 规格 | L | L1 | L2 | D | H | H1 | P1 | P2 | d1 | A | B | P3 | d2 | d3 | 吸力(N) | 重量(g) |
| EV198-12100001 | 单吸片 | 50.5 | 33 | 30 | 17 | 12 | 3 | 42 | 10 | 3.2x6.2 | 30 | 11.5 | 20 | 4.2 | 6.7 | 23.5 | 26 |
| EV198-12100002 | 单吸片 | 60 | 42 | 38 | 18 | 16 | 3.2 | 50 | 10.5 | 3.2x6 | 38 | 14 | 25 | 4.3 | 6.4 | 27.4 | 45 |
| EV198-12100003 | 双吸片 | 20 | 13 | 10 |
