材料与表面处理 | 螺栓：钢，镀锌和络酸盐或不锈钢 |
选择合适的紧固件 | 1.选择搭扣 |
2.选择挡圈和配件 调节值：增加在总厚度（TMT）上 | |
3.指定螺栓长度 | |
根据所选搭扣的计算公式，计算总厚度（TMT），加上配件调节值 根据表格查找TMT范围，确定螺栓零件号 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系我们 |

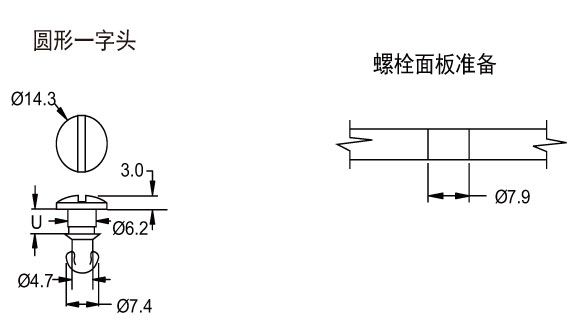

| 零件号 | U | 头型 | 表面处理 | 适用搭扣： | 适用搭扣： | 适用搭扣： | |||
| EV197-01020008 | EV197-01020009 | 所有其他搭扣 | |||||||
| TMT范围 | TMT范围 | TMT范围 | |||||||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
| EV122-01020001 | 5.2 | 圆形一字头 | 镀锌 | ~ | ~ | ~ | ~ | 2.3 | 2.8 |
| EV122-01020002 | 5.7 | ~ | ~ | ~ | ~ | 2.8 | 3.3 | ||
| EV122-01020003 | 6.2 | ~ | ~ | ~ | ~ | 3.3 | 3.8 | ||
| EV122-01020004 | 6.7 | ~ | ~ | ~ | ~ | 3.8 | 4.3 | ||
| EV122-01020005 | 7.2 | ~ | ~ | ~ | ~ | 4.3 | 4.8 | ||
| EV122-01020006 | 7.7 | ~ | ~ | ~ | ~ | 4.8 | 5.3 | ||
| EV122-01020007 | 8.3 | ~ | ~ | ~ | ~ | 5.3 | 5.8 | ||
| EV122-01020008 | 8.8 | ~ | ~ | 1.3 | 1.8 | 5.8 | 6.3 | ||
| EV122-01020009 | 9.3 | 0.4 | 0.9 | 1.8 | 2.3 | 6.3 | 6.9 | ||
| EV122-01020010 | 9.8 | 0.9 | 1.4 | 2.3 | 2.8 | 6.9 | 7.4 | ||
| EV122-01020011 | 10.3 | 1.4 | 1.9 | 2.8 | 3.3 | 7.4 | 7.9 | ||
| EV122-01020012 | 10.8 | 1.9 | 2.4 | 3.3 | 3.8 | 7.9 | 8.4 | ||
| EV122-01020013 | 11.3 | 2.4 | 2.9 | 3.8 | 4.3 | 8.4 | 8.9 | ||
| EV122-01020014 | 11.8 | 2.9 | 3.4 | 4.3 | 4.8 | 8.9 | 9.4 | ||
| EV122-01020015 | 12.3 | 3.4 | 3.9 | 4.8 | 5.3 | 9.4 | 9.9 | ||
| EV122-01020016 | 12.8 | 3.9 | 4.4 | 5.3 | 5.8 | 9.9 | 10.4 | ||
| EV122-01020017 | 13.3 | 4.4 | 5 | 5.8 | 6.4 | 10.4 | 10.9 | ||
| EV122-01020018 | 13.8 | 5 | 5.5 | 6.4 | 6.9 | 10.9 | 11.4 | ||
| EV122-01020019 | 14.4 | 5.5 | 6 | 6.9 | 7.4 | 11.4 | 11.9 | ||
| EV122-01020020 | 14.9 | 6 | 6.5 | 7.4 | 7.9 | 11.9 | 12.4 | ||
| EV122-01020021 | 15.4 | 6.5 | 7 | 7.9 | 8.4 | 12.5 | 12.9 | ||
| EV122-01020022 | 15.9 | 7 | 7.5 | 8.4 | 8.9 | 13 | 13.5 | ||
| EV122-01020023 | 16.4 | 7.5 | 8 | 8.9 | 9.4 | 13.5 | 14 | ||
| EV122-01020024 | 16.9 | 8 | 8.5 | 9.4 | 9.9 | 14 | 14.5 | ||
| EV122-01020025 | 17.4 | 8.5 | 9 | 9.9 | 10.4 | 14.5 | 15 | ||
