| 注意 | 另有更多规格尺寸可供选择 |
| 另有同规格带抛光饰面不锈钢底盘的调整脚可供选购 | |
| 衬垫有黑白两色可选，另有硫化橡胶材质（符合USDA美国农业部设备验收证书） | |
| 详情请联系我司营业人员 | |
| 装配 | 不带螺母，带调节套筒，卫生款，底部扳手立面,方便调节 |
材料及表面处理
| 零件名 | 材料 | 表面处理 |
| 底盘 | AISI 304不锈钢 | 亚光喷砂饰面 |
| 螺杆 | AISI 303不锈钢 | - |
| 嵌入式橡胶衬垫 | 丁腈橡胶NBR | 黑色 |
| 硫化橡胶衬垫 | 丁腈橡胶NBR | 黑色 |

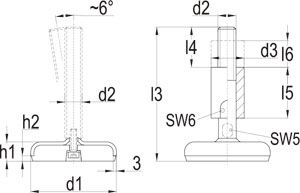

| 零件号 | l3 +4.0/0 | d2 | 承重[N] | d1 | d3 | l4 | l5 | l6 | SW5 | SW6 | h1 | h2 |
| EV175-03050001 | 123 | M16 | 27000 | 60 | 24 | 45 | 45 | 29 | 12 | 20 | 16 | 4 |
| EV175-03050002 | 148 | |||||||||||
| EV175-03050003 | 173 | |||||||||||
| EV175-03050004 | 198 | |||||||||||
| EV175-03050005 | 125 | M16 | 24000 | 80 | 24 | 45 | 45 | 29 | 12 | 20 | 18 | 5 |
| EV175-03050006 | 150 | |||||||||||
| EV175-03050007 | 175 | |||||||||||
| EV175-03050008 | 200 | |||||||||||
| EV175-03050009 | 149 | M20 | 24000 | 30 | 56 | 56 | 36 | 16 | 24 | |||
| EV175-03050010 | 174 | |||||||||||
| EV175-03050011 | 199 | |||||||||||
| EV175-03050012 | 249 | |||||||||||
| EV175-03050013 | 174 | M24 | 24000 | 35 | 67 | 67 | 42 | 20 | 30 | |||
| EV175-03050014 | 224 | |||||||||||
| EV175-03050015 | 274 | |||||||||||
| EV175-03050016 | 126 | M16 | 21000 | 100 | 24 | 45 | 45 | 29 | 12 | 20 | 20 | 6 |
| EV175-03050017 | 151 | |||||||||||
| EV175-03050018 | 176 | |||||||||||
| EV175-03050019 | 201 | |||||||||||
| EV175-03050020 | 151 | M20 | 21000 | 30 | 56 | 56 | 36 | 16 | 24 | |||
| EV175-03050021 | 176 | |||||||||||
| EV175-03050022 | 201 | |||||||||||
| EV175-03050023 | 251 | |||||||||||
| EV175-03050024 | 176 | M24 | 21000 | 35 | 67 | 67 | 42 | 20 | 30 | |||
| EV175-03050025 | 226 | |||||||||||
| EV175-03050026 | 276 |
