义文机电调整脚 EV175-1201参数信息

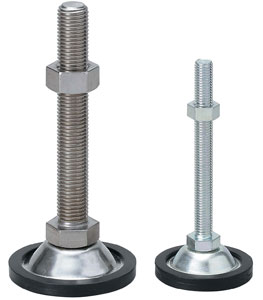

ADRS型-ADR型-调整脚-实物图3

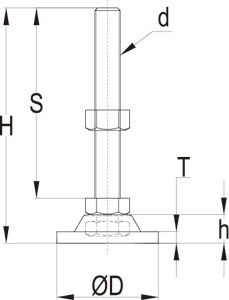

ADRS型-ADR型-调整脚-线描图ok

特点	防滑底座配有抗冲击性优异的合成橡胶底座套，不伤地板。
	本体底面嵌有六角螺母，可用冲击扳手等方便地安装。
	材质有钢和防锈性能优异的不锈钢（SUS304）两种。

材料及表面处理

零件名	材料	表面处理
本体	不锈钢SUS304/钢	电解抛光/光亮镀锌
底座套	合成橡胶	黑色

零件号	H	h	S	d	D	T	规格	承重[N]	重量[g]
EV175-12010001	78	12.5	60	M8x1.25	41	6	不锈钢制	2940	58
EV175-12010002	69.5	12.5	50	M10x1.5	41	6		2940	83
EV175-12010003	126.5	18.5	100	M12x1.75	62	9		2940	190
EV175-12010004	146.5	18.5	120	M12x1.75				2940	200
EV175-12010005	176.5	18.5	150	M12x1.75				2940	220
EV175-12010006	132.5	22.5	100	M16x2	80	9		5488	330
EV175-12010007	162.5	22.5	130	M16x2				5488	375
EV175-12010008	182.5	22.5	150	M16x2				5488	400
EV175-12010009	212.5	22.5	180	M16x2				5488	443
EV175-12010010	135.5	22.5	100	M20x2.5				8624	511
EV175-12010011	165.5	22.5	130	M20x2.5				8624	575
EV175-12010012	185.5	22.5	150	M20x2.5				8624	616
EV175-12010013	215.5	22.5	180	M20x2.5				8624	680
EV175-12010014	68	12.5	50	M8x1.25	41	6	钢制	2940	55
EV175-12010015	69.5	12.5	50	M10x1.5	41	6		2940	81
EV175-12010016	76.5	18.5	50	M12x1.75	62	9		2940	145
EV175-12010017	126.5	18.5	100	M12x1.75				2940	181
EV175-12010018	146.5	18.5	120	M12x1.75				2940	196
EV175-12010019	176.5	18.5	150	M12x1.75				2940	220
EV175-12010020	132.5	22.5	100	M16x2	80	9		5488	329
EV175-12010021	162.5	22.5	130	M16x2				5488	369
EV175-12010022	182.5	22.5	150	M16x2				5488	395
EV175-12010023	212.5	22.5	180	M16x2				5488	436
EV175-12010024	232.5	22.5	200	M16x2				5488	463
EV175-12010025	135.5	22.5	100	M20x2.5				8624	502
EV175-12010026	165.5	22.5	130	M20x2.5				8624	557
EV175-12010027	185.5	22.5	150	M20x2.5				8624	607
EV175-12010028	215.5	22.5	180	M20x2.5				8624	671
EV175-12010029	235.5	22.5	200	M20x2.5				8624	713
