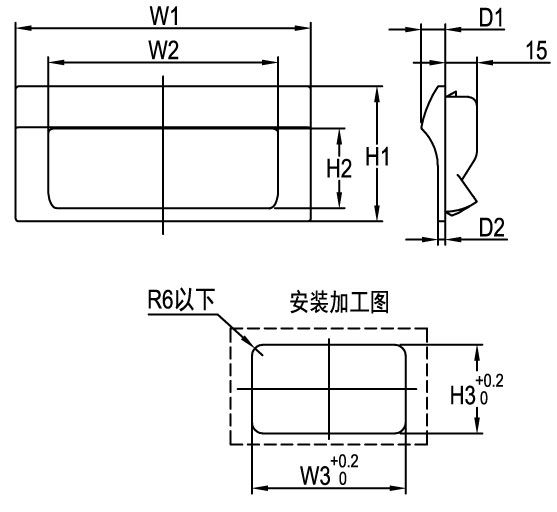

安装孔尺寸
W1 | W3 | H3 | ||
适用板厚0.8~1.2 | 适用板厚1.4~1.8 | 适用板厚2~2.4 | ||
70 | 47 | 28.5 | 29.3 | 30 |
90 | 67 | 34.5 | 35.3 | 36 |
110 | 89 | 40.5 | 41.3 | 42 |
140 | 115 | 54.5 | 55.3 | 56 |
特点 | 可快速安装 |

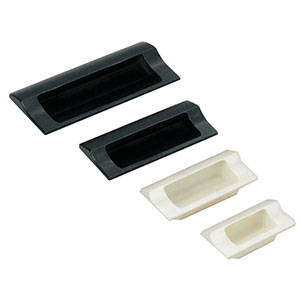

| 零件号 | 材料 | 颜色 | W1 | W2 | H1 | H2 | D1 | D2 |
| EV153-12100001 | ABS树脂+聚碳酸酯(PC) | 黑色 | 70 | 43 | 38 | 18.5 | 10.5 | 3 |
| EV153-12100002 | 象牙色 | |||||||
| EV153-12100003 | 黑色 | 90 | 63 | 44 | 22.9 | 11 | ||
| EV153-12100004 | 象牙色 | |||||||
| EV153-12100005 | 黑色 | 110 | 83 | 50 | 26.8 | 11 | 3.5 | |
| EV153-12100006 | 象牙色 | |||||||
| EV153-12100007 | 黑色 | 140 | 109 | 64 | 37.8 | 11.5 | ||
| EV153-12100008 | 象牙色 |
