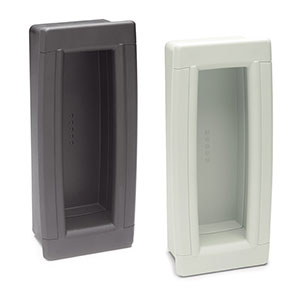

义文机电双向作用的平头拉式手柄（用螺钉安装） EV153-0224参数信息

材质及表面处理

零件名	材料	表面处理
拉手	玻纤加固PA	灰黑色，亚光饰面

装配	用4个镀锌钢质Ø 3.5x20自攻螺钉安装，已提供。螺钉最大扭矩为1.2牛顿米

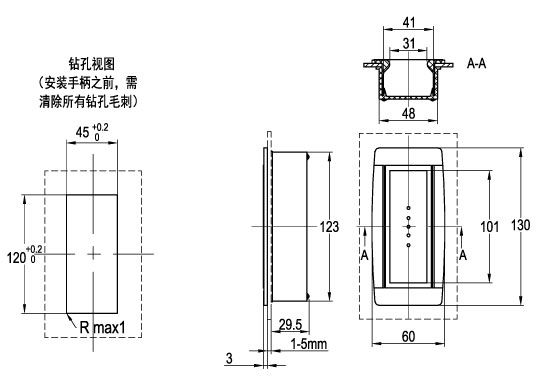

安装说明	1. 根据表中所列的参数，在手柄底座上钻孔
	2. 安装手柄之前，清除所有钻孔毛刺
	3. 将手柄前部安装到板的外壳中
	4. 将手柄的后部安装到背面板，并按住不放，直到完全同手柄前部配合
	5. 用自攻螺钉安装固定柄身的前后两个部分

零件号	B	L	h₁	h₂	b₁	b₂	l₁	l₂	l₃	重量[g]
EV153-02240001	130	60	29.5	3	101	123	31	48	41	95

下载此页参数
