安装说明 | 带用于安装ISO 7050 Ø2.9x9.5mm AISI 304不锈钢自攻螺钉的通孔 |
钻孔模板 | 当板厚度超过2.5mm时，建议您按照以下给出的方法之一安装手柄 |
在钻孔“d””用两个自攻螺钉安装 | |
在板上钻孔之后，用两个M3x6的埋头螺钉安装 | |
在进行Ø 3.2mm盲孔钻孔之后，用两个带螺母的M3x10埋头螺钉安装 | |
注意 | 另有带活页的平头拉式手柄可供选择 |
另有不同颜色的螺钉罩可供选择，详情请联系我司营业人员 |

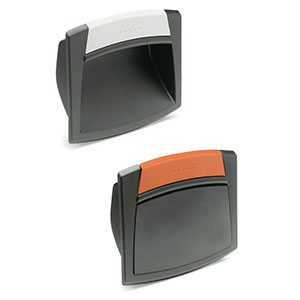

材质及表面处理
零件名 | 材料 | 表面处理 |
拉手 | 玻纤加固PA | 彩色，光亮饰面 |
螺钉罩盖 | PA | 灰黑色，亚光饰面 |
| 零件号 | 规格 | B | L | H | f | h1 | h2 | b1 | b2 | l1 | l2 | 重量[g] |
| EV153-02230001 | 不带活页 | 109 | 73 | 24 | 64 | 20 | 21.5 | 90 | 96 | 42 | 9 | 39 |
| EV153-02230002 | 120 | 95 | 28.5 | 64 | 24 | 26.5 | 94 | 103 | 58 | 11 | 55 | |
| EV153-02230003 | 带活页 | 120 | 64 | 95 | 28.5 | 24 | 26.5 | 94 | 103 | - | 11 | 70 |

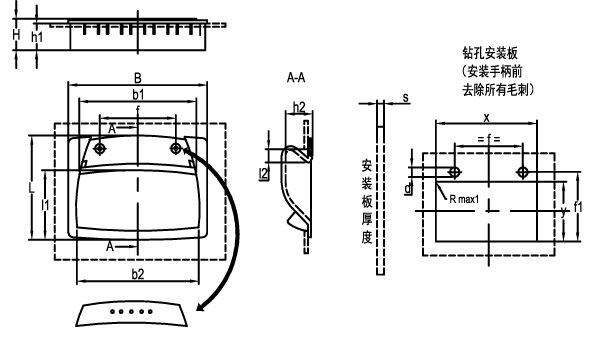

开孔尺寸图
| B=109 | B=120 | ||||||||
| s | x+0.2 | y+0.5 | f±0.1 | f1±0.1 | x+0.2 | y+0.5 | f±0.1 | f1±0.1 | d±0.02 |
| 1~1.2 | 100 | 52 | 64 | 55.5 | 107.5 | 73 | 64 | 76.8 | 2.5 |
| 1.2~1.5 | 52.2 | 55.7 | 73 | 77 | 2.55 | ||||
| 1.5~2 | 52.5 | 56 | 73 | 77.2 | 2.6 | ||||
| 2~2.5 | 52.7 | 56.2 | 74 | 77.5 | 2.65 | ||||
| 2.5~3 | 53 | 56.5 | 74 | 77.8 | 2.65 | ||||
| 3~3.5 | 53.2 | 56.7 | 74 | 78.1 | 2.7 | ||||
| 3.5~4 | 53.4 | 56.9 | 75 | 78.4 | 2.7 | ||||
| 4~4.5 | 53.6 | 57.1 | 75 | 78.7 | 2.7 | ||||
| 4.5~5 | 53.8 | 57.3 | 75 | 79 | 2.7 | ||||
