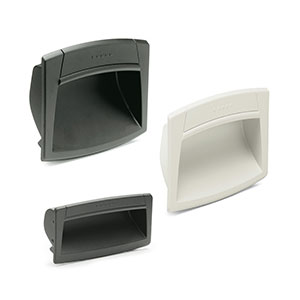

> 平头拉式手柄(咬接式装配) EV153-0222

义文机电平头拉式手柄(咬接式装配) EV153-0222参数信息

300

技术参数	进行的“V0”鉴定显示：在一形状及尺寸特定的塑料试样上，其竖直位置的火焰可在10秒钟内熄灭，且不会产生灼热的液滴
安装说明	1）根据表中所列模板规格，在手柄外壳上钻孔
	2）安装手柄之前，清除所有钻孔毛刺
	3）将手柄上部安装到外壳内
	4）按压下部，直至手柄完全插入

材质及表面处理

型号	材料	表面处理
A型	玻纤加固聚酰胺基PA	灰黑色亚光饰面
B型	玻纤加固聚酰胺基PA	白色亚光饰面
C型	通过认证的自熄性UL-94V0玻纤加固聚酰胺基PA	灰黑色亚光饰面

零件号	规格	B	L	H	h₁	h₂	b₁	b₂	l₁	l₂	重量[g]
EV153-02220001	A型	90	50	19	17	17.5	76	79	28	7	20
EV153-02220002		109	73	24	20	21.5	91	96	42	9	45
EV153-02220003		120	95	28.5	24	26.5	94	103	58	11	58
EV153-02220004	B型	90	50	19	17	17.5	76	79	28	7	20
EV153-02220005		109	73	24	20	21.5	91	96	42	9	45
EV153-02220006		120	95	28.5	24	26.5	94	103	58	11	58
EV153-02220007	C型	90	50	19	17	17.5	76	79	28	7	20
EV153-02220008		109	73	24	20	21.5	91	96	42	9	45
EV153-02220009		120	95	28.5	24	26.5	94	103	58	11	58

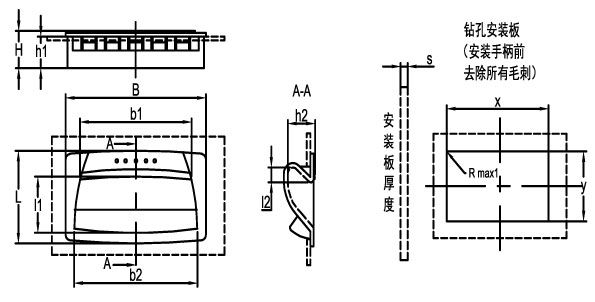

开孔尺寸图

A型/B型

板厚	B=90		B=109		B=120
s	x^+0.2	y^±0.1	x^+0.2	y^±0.1	x^+0.2	y^±0.1
0.7	85	34.9	100	49.7	107.5	70.5
1		35.1		50		70.8
1.5		36.1		50.4		71.2
2		36.1		50.7		71.5
2.2		36.1		50.7		71.5

C型

板厚	B=90		B=109		B=120
s	x^+0.2	y^±0.1	x^+0.2	y^±0.1	x^+0.2	y^±0.1
0.7	85	35.2	100.5	50.1	107.5	70.6
1		35.3		50.4		70.9
1.5		36.3		50.8		71.3
2		36.3		51.1		71.6
2.2		36.3		51.1		71.6
