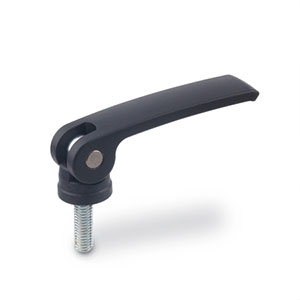

偏心凸轮式夹紧杆 EV153-0310-上海义文工业五金

材料及表面处理

零件名	材料	表面处理
杆身	压铸锌合金	黑色，环氧树脂涂层
旋转销	钢质	镀锌
螺纹衬套	钢质	镀锌
滚花底座	钢质	镀锌
夹紧元件	钢质	镀锌

注意	另有不同颜色的柄身可选
	另有同规格不锈钢系列可供选择
	详情请联系我司营业人员
规格说明	A型：带可调接触板，材质玻璃纤维加固聚甲醛基（POM)
	B型：带不可调接触板，材质玻璃纤维加固高科技聚合体（PPS）
装配	带镀锌钢制螺杆

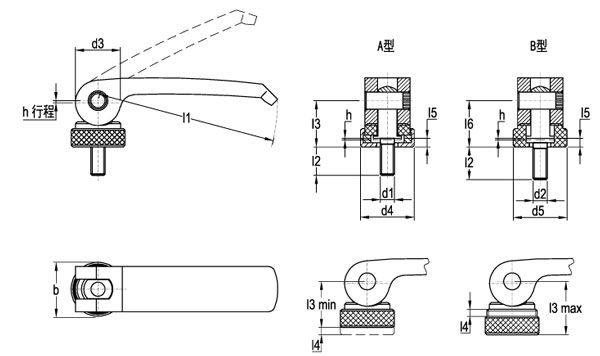

零件号	规格	l₁	b	d₃	d₄	d₅	h	l_{3 min.}	l_{3 max.}	l₄	l₅	l₆	d₁	l₂	重量[g]
EV153-03100001	A型	63	16	16	19	-	0.75	16.3	18.8	2.5	3	-	M5	16	50
EV153-03100002														20	61
EV153-03100003														25	56
EV153-03100004														30	63
EV153-03100005														35	65
EV153-03100006														40	56
EV153-03100007														50	56
EV153-03100008													M6	16	60
EV153-03100009														20	59
EV153-03100010														25	60
EV153-03100011														30	61
EV153-03100012														35	62
EV153-03100013														40	66
EV153-03100014														50	68
EV153-03100015		82	20	20	25	-	1	19.5	22.5	3	3.7	-	M6	20	120
EV153-03100016														25	120
EV153-03100017														30	120
EV153-03100018														35	120
EV153-03100019														40	120
EV153-03100020														50	122
EV153-03100021														60	122
EV153-03100022													M8	20	123
EV153-03100023														25	123
EV153-03100024														30	124
EV153-03100025														35	125
EV153-03100026														40	128
EV153-03100027														50	131
EV153-03100028														60	134
EV153-03100029		101	25	26	30	-	1.5	25.3	29.3	4	4.8	-	M8	20	224
EV153-03100030														25	227
EV153-03100031														30	227
EV153-03100032														35	228
EV153-03100033														40	232
EV153-03100034														50	233
EV153-03100035														60	237
EV153-03100036													M10	20	230
EV153-03100037														25	231
EV153-03100038														30	234
EV153-03100039														35	237
EV153-03100040														40	238
EV153-03100041														50	242
EV153-03100042														60	250
EV153-03100043	B型	63	16	16	-	19	0.75	-	-	-	3	16	M5	16	50
EV153-03100044														20	56
EV153-03100045														25	56
EV153-03100046														30	60
EV153-03100047														35	56
EV153-03100048														40	63
EV153-03100049														50	65
EV153-03100050													M6	16	56
EV153-03100051														20	53
EV153-03100052														25	63
EV153-03100053														30	55
EV153-03100054														35	65
EV153-03100055														40	66
EV153-03100056														50	68
EV153-03100057		82	20	20	-	23	1	-	-	-	3.7	20	M6	20	120
EV153-03100058														25	120
EV153-03100059														30	120
EV153-03100060														35	125
EV153-03100061														40	120
EV153-03100062														50	122
EV153-03100063														60	122
EV153-03100064													M8	20	123
EV153-03100065														25	123
EV153-03100066														30	124
EV153-03100067														35	125
EV153-03100068														40	128
EV153-03100069														50	131
EV153-03100070														60	134
EV153-03100071		101	25	26	-	27	1.5	-	-	-	4.8	25	M8	20	224
EV153-03100072														25	227
EV153-03100073														30	227
EV153-03100074														35	228
EV153-03100075														40	232
EV153-03100076														50	233
EV153-03100077														60	237
EV153-03100078													M10	20	230
EV153-03100079														25	231
EV153-03100080														30	234
EV153-03100081														35	237
EV153-03100082														40	238
EV153-03100083														50	242
EV153-03100084														60	250
