材料及表面处理
零件名 | 材料 | 表面处理 |
柄身 | AISI303不锈钢 | 亚光喷砂饰面 |
毂帽 | 铝本色 | 阳极氧化 |
捏手 | 热固性塑料PF | 黑色，光亮饰面 |
注意 | 另有同规格黑色氧化钢质手柄可选 |
另有倾斜杆臂可供选择 | |
详情请联系我司营业人员 | |

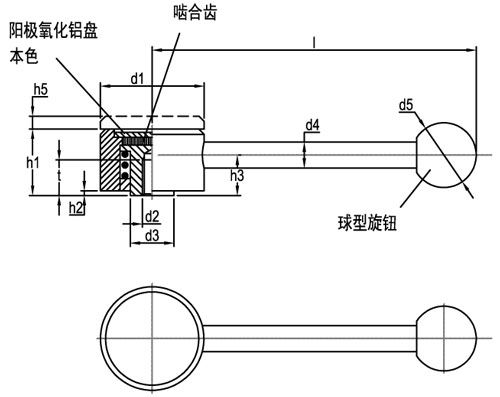

装配 | 带螺纹盲孔 |
| 零件号 | d1 | d3 | d4 | d5 | h1 | h2 | h3 | h4 ≈ | h5 | l | t min. | d2 | 重量[g] |
| EV153-03030001 | 32 | 13.5 | 8 | 20 | 20.5 | 1.5 | 12.5 | - | 4 | 100 | 11 | M6 | 160 |
| EV153-03030002 | M8 | 160 | |||||||||||
| EV153-03030003 | 36 | 16 | 10 | 25 | 24.5 | 2 | 15 | - | 4.5 | 120 | 14 | M8 | 233 |
| EV153-03030004 | M10 | 230 | |||||||||||
| EV153-03030005 | 40 | 19 | 12 | 30 | 30 | 4 | 19 | - | 4.5 | 130 | 17 | M10 | 320 |
| EV153-03030006 | M12 | 340 | |||||||||||
| EV153-03030007 | 45 | 23 | 12 | 32 | 35.5 | 4 | 24 | - | 5 | 145 | 23 | M12 | 492 |
| EV153-03030008 | M16 | 440 |
