材料及表面处理
零件名 | 材料 | 表面处理 |
柄身 | 锌合金压模 | 环氧树脂涂层 |
紧固元件 | 钢质 | 黑色氧化涂层 |
固定螺钉 | 精制钢 | - |
复位弹簧 | 不锈钢 | - |
*内置有齿元件
注意 | 除黑色外，按需可提供不同颜色或镀铬柄身的可调节手柄 |
另有微型（柄身长度30）可调节手柄可供选择 | |
详情请联系我司营业人员 | |

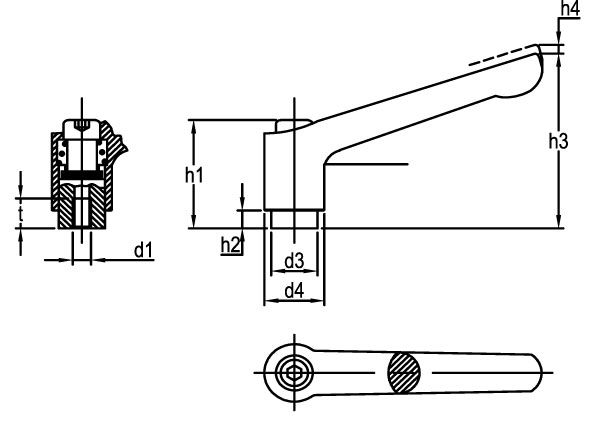

装配 | 带螺纹盲孔 |
| 零件号 | l1 | d3 | d4 | h1 | h2 | h3 | h4 | d1 | d2 | tmin. | 重量[g] |
| EV153-03010001 | 45 | 10 | 13 | 24.5 | 4 | 35 | 3.5 | - | 5 | 9 | 33 |
| EV153-03010002 | - | 6 | 32 | ||||||||
| EV153-03010003 | M4 | - | 34 | ||||||||
| EV153-03010004 | M5 | - | 34 | ||||||||
| EV153-03010005 | M6 | - | 33 | ||||||||
| EV153-03010006 | 63 | 13.5 | 17.5 | 31 | 6.5 | 45 | 4 | - | 8 | 11 | 74 |
| EV153-03010007 | M6 | - | 76 | ||||||||
| EV153-03010008 | M8 | - | 74 | ||||||||
| EV153-03010009 | 78 | 16 | 21 | 36 | 8 | 55 | 4 | - | 8 | 14 | 122 |
| EV153-03010010 | - | 10 | 118 | ||||||||
| EV153-03010011 | M8 | - | 123 | ||||||||
| EV153-03010012 | M10 | - | 17 | 194 | |||||||
| EV153-03010013 | 92 | 19 | 24 | 43 | 11 | 65 | 4 | - | 12 | 17 | 178 |
| EV153-03010014 | M10 | - | 194 |
