材料及表面处理
零件号 | 材料 | 表面处理 |

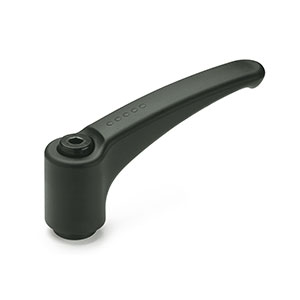

柄身 | 玻纤加固PA | 黑灰色，亚光 |
紧固元件 | 钢质 | 黑色氧化 |
固定螺钉 | 钢质 | 黑色氧化 |
复位弹簧 | 不锈钢 | - |
*带内置锌合金插件的有齿元件
注意 | 另有同规格带不锈钢固定元件样式可选 |
按需可提供橙色柄身的可调节手柄 | |
另有安装孔径为M12的手柄可选 | |
更多规格请咨询我司营业人员 | |
装配 | 铜毂，带螺纹盲孔 |

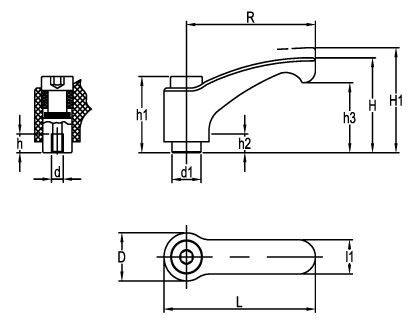

| 零件号 | R | L | D | H | H1 | h1 | h2 | h3 | d1 | l1 | d | h | 齿数z | 重量[g] |
| EV153-02060001 | 44 | 52 | 15.5 | 30.5 | 34 | 24.5 | 3.5 | 22.5 | 10 | 11 | M4 | 8 | 18 | 16 |
| EV153-02060002 | M5 | 16 | ||||||||||||
| EV153-02060003 | M6 | 15 | ||||||||||||
| EV153-02060004 | 63 | 73.5 | 19 | 38.5 | 42 | 31 | 3.5 | 30 | 13.5 | 13.5 | M6 | 10 | 24 | 36 |
| EV153-02060005 | M8 | 34 | ||||||||||||
| EV153-02060006 | 78 | 90.5 | 23 | 45 | 50.5 | 36 | 3.5 | 35 | 16 | 16 | M8 | 14 | 26 | 61 |
| EV153-02060007 | M10 | 55 |
