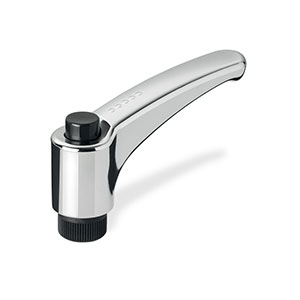

材料及表面处理
零件名 | 材料 | 表面处理 |
柄身 | 玻纤加固PA | 镀铬，光亮 |
按钮 | 高科技聚合体 | 黑色，光亮 |
紧固元件 | 玻纤加固PA | 滚花 |
复位弹簧 | AISI302不锈钢 | - |
装配 | 铜毂，带螺纹盲孔 |

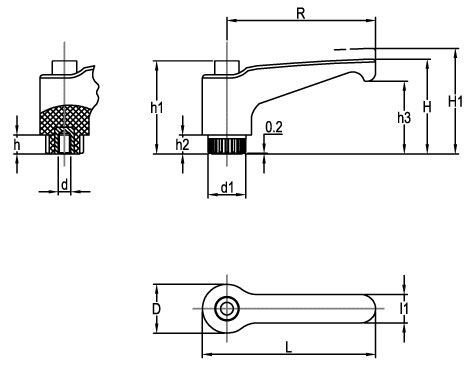

| 零件号 | R | L | D | H | H1 | h1 | h2 | h3 | d1 | l1 | d | h | 齿数z | 重量[g] |
| EV153-02050001 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M6 | 10 | 18 | 10 |
| EV153-02050002 | 63 | 73.5 | 19 | 43 | 47 | 37.5 | 8 | 34.5 | 15 | 13.5 | M8 | 13 | 20 | 20 |
| EV153-02050003 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M10 | 18 | 24 | 44 |
| EV153-02050004 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M12 | 20 | 26 | 51 |
