义文机电可调节手柄 EV153-0202参数信息

300

材料及表面处理

零件名	材料	表面处理
柄身	玻纤加固PA	黑色亚光
按钮	高科技聚合体	橙色光亮
紧固元件	玻纤加固PA	滚花
复位弹簧	AISI302不锈钢	-

注意	另有同款不锈钢安装嵌件或螺杆材质可选
	种类多、规格全、另有多种颜色可选，如需更多规格请咨询我司营业人员
装配	带镀锌钢螺杆

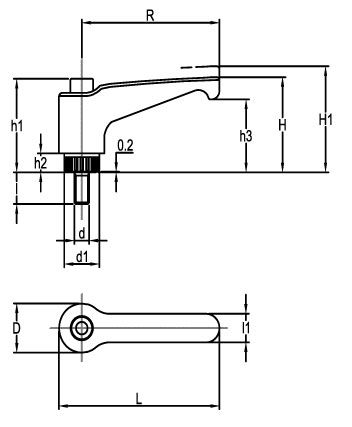

	零件号	R	L	D	H	H₁	h₁	h₂	h₃	d₁	l₁	d	h/l	齿数z	重量[g]
	EV153-02020001	44	52	15.5	32.5	36	29.5	6	25	12	11	M6	10	18	13
	EV153-02020002												16		14
	EV153-02020003												20		15
	EV153-02020004												25		16
	EV153-02020005												30		17
	EV153-02020006												40		19
	EV153-02020007												45		20
	EV153-02020008	63	73.5	19	43	47	37.5	8	34.5	15	13.5	M6	10	20	28
	EV153-02020009												16		29
	EV153-02020010												20		30
	EV153-02020011												25		31
	EV153-02020012												30		32
	EV153-02020013												35		32
	EV153-02020014												40		32
	EV153-02020015												50		32
	EV153-02020016											M8	16		32
	EV153-02020017												20		32
	EV153-02020018												25		34
	EV153-02020019												30		36
HOT	EV153-02020020												35		38
	EV153-02020021												40		40
	EV153-02020022												45		41
HOT	EV153-02020023												50		43
	EV153-02020024												60		46
	EV153-02020025												70		50
	EV153-02020026											M10	20		40
	EV153-02020027												40		46
	EV153-02020028												50		50
	EV153-02020029												60		54
	EV153-02020030	78	90.5	24.5	54	58	47	12	44	19	16	M8	20	24	42
	EV153-02020031												25		43
	EV153-02020032												30		44
	EV153-02020033												40		48
	EV153-02020034												45		50
	EV153-02020035												50		52
	EV153-02020036												55		55
	EV153-02020037												60		57
	EV153-02020038												70		60
	EV153-02020039											M10	20		58
	EV153-02020040												25		61
	EV153-02020041												30		64
	EV153-02020042												35		67
	EV153-02020043												40		70
	EV153-02020044												50		76
	EV153-02020045												60		82
	EV153-02020046												70		88
