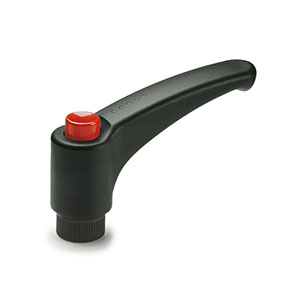

> 可调节手柄 EV153-0201

义文机电可调节手柄 EV153-0201参数信息

300

材料及表面处理

零件名	材料	表面处理
柄身	玻纤加固PA	黑色亚光
按钮	高科技聚合体	橙色光亮
紧固元件	玻纤加固PA	滚花
复位弹簧	AISI302不锈钢	-

注意	另有同款不锈钢安装嵌件或螺杆材质可选
	另有多种规格及颜色可选，详情请联系我司营业人员
装配	铜毂，带螺纹盲孔

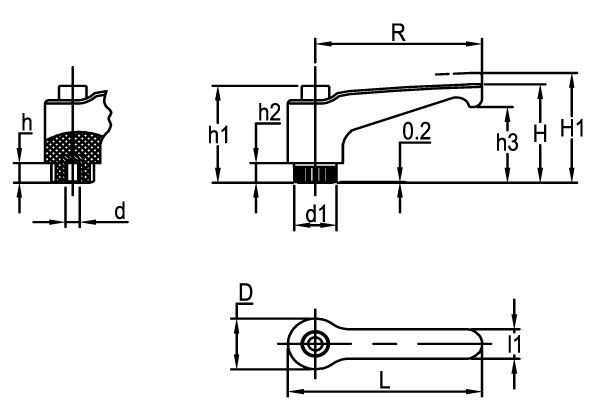

零件号	R	L	D	H	H₁	h₁	h₂	h₃	d₁	l₁	d _6H	h	齿数z	重量[g]
EV153-02010001	30	37.5	15.5	30	33.5	29.5	6	23	12	9	M3	10	18	8
EV153-02010002	30	37.5	15.5	30	33.5	29.5	6	23	12	9	M4	10	18	8
EV153-02010003	30	37.5	15.5	30	33.5	29.5	6	23	12	9	M5	10	18	7
EV153-02010004	30	37.5	15.5	30	33.5	29.5	6	23	12	9	M6	10	18	6
EV153-02010005	44	52	15.5	32.5	36	29.5	6	25	12	11	M5	10	18	10
EV153-02010006	44	52	15.5	32.5	36	29.5	6	25	12	11	M6	10	18	10
EV153-02010007	63	73.5	19	43	47	37.5	8	34.5	15	13.5	M6	16	20	21
EV153-02010008	63	73.5	19	43	47	37.5	8	34.5	15	13.5	M8	13	20	20
EV153-02010009	78	90.5	24.5	54	58	47	12	44	19	16	M8	20	24	46
EV153-02010010	78	90.5	24.5	54	58	47	12	44	19	16	M10	18	24	44
EV153-02010011	78	90.5	24.5	54	58	47	12	44	19	16	M12	17	24	43
EV153-02010012	95	109	26.5	64.5	69	54.5	13	53	21.5	18	M10	20	26	52
EV153-02010013	95	109	26.5	64.5	69	54.5	13	53	21.5	18	M12	20	26	51
EV153-02010014	95	109	26.5	64.5	69	54.5	13	53	21.5	18	M14	20	26	50
EV153-02010015	108	123	30	65.5	70	54.5	11	52.5	25	20	M12	20	28	60
EV153-02010016	108	123	30	65.5	70	54.5	11	52.5	25	20	M14	20	28	59
EV153-02010017	108	123	30	65.5	70	54.5	11	52.5	25	20	M16	22	28	58
