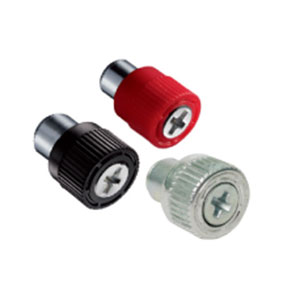

材料与表面处理 | 螺钉和导套：镀钢 |
把手：铝或PC/ABS | |
特点 | M3螺纹 |
2号十字头 | |
配色可供选择 | |
性能详述 | 阻燃等级：UL94-V0符合ATCA R3.0标准螺钉 |
安装说明 | F*表示在未紧固位置的最大浮动量 |

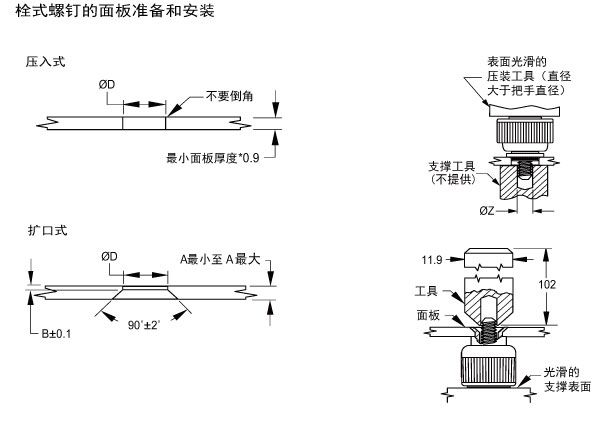

关于尺寸B*，ΦD*和ΦZ*的参考信息，请参阅栓式螺钉的面板准备和安装 | |
压入式： | |
1.如图所示准备面板，不要倒角 | |
2.将导套部分放入安装孔内 | |
3.在孔后使用支撑工具 | |
4.将零件压入面板。安装时，压装工具不能触及塑料把手 | |
推荐从面板边缘到安装孔中心线的最小距离为1.5×φD | |
扩口式： | |
1.如图所示准备面板 | |
2.轻压胀开螺钉导套，同时确保压装工具和安装工具的表面平行。安装压力有螺钉大小决定 | |
3.安装时压装工具不能触及塑料把手 |
| 零件号 | 系列 | 安装方法 | 面板厚度 | F* | 面板准备 | |||
| 2号十字头 | A最小 | A最大 | B* | ΦD* | ΦZ* | |||

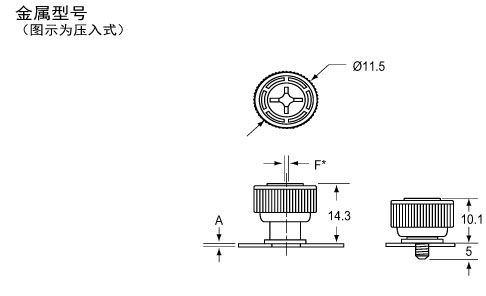

| EV123-01010001 | 金属型号 | 压入式 | 0.9 | ~ | 1 | ~ | 5.95 ±0.04 | 3.2 (+0.2,-0.1) |
| EV123-01010002 | 金属型号 | 扩口式 | 0.8 | 1.5 | 1 | 0.4 | 5.1 (+0.1,-0) | 3.0 (+0.1,-0) |

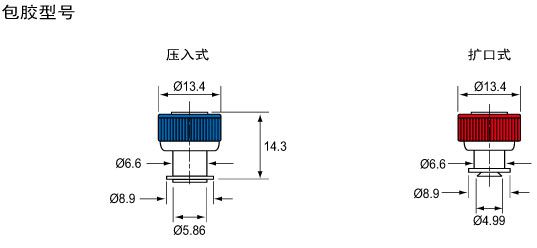

| EV123-01010003 | 包胶型号 | 压入式 | 0.9 | ~ | 1 | ~ | 5.95 ±0.04 | 3.2 (+0.2,-0.1) |
| EV123-01010004 | 包胶型号 | 扩口式 | 0.8 | 1.5 | 1 | 0.4 | 5.1 (+0.1,-0) | 3.0 (+0.1,-0) |
