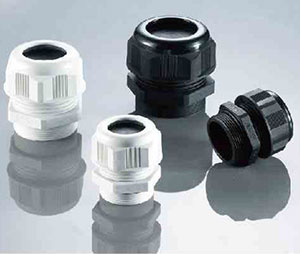

义文机电尼龙电缆固定头 EV214-2801参数信息

300

材料	尼龙(PA),UL94
	防水圈：丁腈橡胶（NBR），耐候橡胶（EPDM)
	O型圈：耐候橡胶（EPDM)
防护等级	IP68
工作温度	静态：-40℃至100℃或瞬间可耐热至120℃
	动态：-20℃至80℃或瞬间可耐热至100℃
颜色	灰色、黑色，其他颜色可定做

PG系列—标准配合螺纹

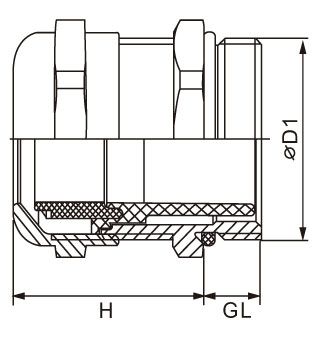

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010001	EV214-28010021	PG 7	3-6.5	21	8	15
EV214-28010002	EV214-28010022	PG 7	2-5	21	8	15
EV214-28010003	EV214-28010023	PG 9	4-8	21	8	19
EV214-28010004	EV214-28010024	PG 9	2-6	22	8	19
EV214-28010005	EV214-28010025	PG 11	5-10	25	8	22
EV214-28010006	EV214-28010026	PG 11	3-7	25	8	22
EV214-28010007	EV214-28010027	PG 13.5	6-12	27	9	24
EV214-28010008	EV214-28010028	PG 13.5	5-9	27	9	24
EV214-28010009	EV214-28010029	PG 16	10-14	28	10	27
EV214-28010010	EV214-28010030	PG 16	7-12	28	10	27
EV214-28010011	EV214-28010031	PG 21	13-18	31	11	33
EV214-28010012	EV214-28010032	PG 21	9-16	31	11	33
EV214-28010013	EV214-28010033	PG 29	18-25	39	11	42
EV214-28010014	EV214-28010034	PG 29	13-20	39	11	42
EV214-28010015	EV214-28010035	PG 36	22-32	48	13	53
EV214-28010016	EV214-28010036	PG 36	20-26	48	13	53
EV214-28010017	EV214-28010037	PG 42	32-38	49	13	60
EV214-28010018	EV214-28010038	PG 42	25-31	49	13	60
EV214-28010019	EV214-28010039	PG 48	37-44	49	14	65
EV214-28010020	EV214-28010040	PG 48	29-35	49	14	65

公制系列—标准配合螺纹

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010081	EV214-28010099	M 12 x 1.5	3-6.5	21	8	15
EV214-28010082	EV214-28010100	M 12 x 1.5	2-5	21	8	15
EV214-28010083	EV214-28010101	M 16 x 1.5	4-8	22	8	19
EV214-28010084	EV214-28010102	M 16 x 1.5	2-6	22	8	19
EV214-28010085	EV214-28010103	M 16 x 1.5	5-10	25	8	22
EV214-28010086	EV214-28010104	M 20 x 1.5	6-12	27	9	24
EV214-28010087	EV214-28010105	M 20 x 1.5	5-9	27	9	24
EV214-28010088	EV214-28010106	M 20 x 1.5	10-14	28	9	27
EV214-28010089	EV214-28010107	M 25 x 1.5	13-18	31	11	33
EV214-28010090	EV214-28010108	M 25 x 1.5	9-16	31	11	33
EV214-28010091	EV214-28010109	M 32 x 1.5	18-25	39	11	42
EV214-28010092	EV214-28010110	M 32 x 1.5	13-20	39	11	42
EV214-28010093	EV214-28010111	M 40 x 1.5	22-32	48	13	53
EV214-28010094	EV214-28010112	M 40 x 1.5	20-26	48	13	53
EV214-28010095	EV214-28010113	M 50 x 1.5	32-38	49	13	60
EV214-28010096	EV214-28010114	M 50 x 1.5	25-31	49	13	60
EV214-28010097	EV214-28010115	M 63 x 1.5	37-44	49	14	65/68
EV214-28010098	EV214-28010116	M 63 x 1.5	29-35	49	14	65/68

NPT系列

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010153	EV214-28010167	3/8 NPT	4-8	22	15	22
EV214-28010154	EV214-28010168	3/8 NPT	2-6	22	15	22
EV214-28010155	EV214-28010169	1/2 NPT	6-12	27	13	24
EV214-28010156	EV214-28010170	1/2 NPT	5-9	27	13	24
EV214-28010157	EV214-28010171	1/2 NPT	10-14	28	13	27
EV214-28010158	EV214-28010172	1/2 NPT	7-12	28	13	27
EV214-28010159	EV214-28010173	3/4 NPT	13-18	31	14	33
EV214-28010160	EV214-28010174	3/4 NPT	9-16	31	14	33
EV214-28010161	EV214-28010175	1 NPT	18-25	39	19	42
EV214-28010162	EV214-28010176	1 NPT	13-20	39	19	42
EV214-28010163	EV214-28010177	1 1/4 NPT	18-25	39	16	46
EV214-28010164	EV214-28010178	1 1/4 NPT	13-20	39	16	46
EV214-28010165	EV214-28010179	1 1/2 NPT	22-32	48	20	53
EV214-28010166	EV214-28010180	1 1/2 NPT	20-26	48	20	53

MG系列

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010213	EV214-28010229	MG12	3-6.5	21	15	15
EV214-28010214	EV214-28010230	MG12	2-5	21	15	15
EV214-28010215	EV214-28010231	MG16	5-10	25	15	22
EV214-28010216	EV214-28010232	MG16	3-7	25	15	22
EV214-28010217	EV214-28010233	MG20	10-14	28	15	27
EV214-28010218	EV214-28010234	MG20	7-10	28	15	27
EV214-28010219	EV214-28010235	MG25	13-18	31	15	33
EV214-28010220	EV214-28010236	MG25	9-16	31	15	33
EV214-28010221	EV214-28010237	MG32	18-25	39	15	42
EV214-28010222	EV214-28010238	MG32	13-20	39	15	42
EV214-28010223	EV214-28010239	MG40	22-32	48	18	53
EV214-28010224	EV214-28010240	MG40	20-26	48	18	53
EV214-28010225	EV214-28010241	MG50	32-38	49	18	60
EV214-28010226	EV214-28010242	MG50	25-31	49	18	60
EV214-28010227	EV214-28010243	MG63	37-44	49	24	68
EV214-28010228	EV214-28010244	MG63	29-35	49	24	68

PG系列—长配合螺纹

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010041	EV214-28010061	PG 7	3-6.5	21	15	15
EV214-28010042	EV214-28010062	PG 7	2-5	21	15	15
EV214-28010043	EV214-28010063	PG 9	4-8	21	15	19
EV214-28010044	EV214-28010064	PG 9	2-6	22	15	19
EV214-28010045	EV214-28010065	PG 11	5-10	25	15	22
EV214-28010046	EV214-28010066	PG 11	3-7	25	15	22
EV214-28010047	EV214-28010067	PG 13.5	6-12	27	15	24
EV214-28010048	EV214-28010068	PG 13.5	5-9	27	15	24
EV214-28010049	EV214-28010069	PG 16	10-14	28	15	27
EV214-28010050	EV214-28010070	PG 16	7-12	28	15	27
EV214-28010051	EV214-28010071	PG 21	13-18	31	15	33
EV214-28010052	EV214-28010072	PG 21	9-16	31	15	33
EV214-28010053	EV214-28010073	PG 29	18-25	39	15	42
EV214-28010054	EV214-28010074	PG 29	13-20	39	15	42
EV214-28010055	EV214-28010075	PG 36	22-32	48	18	53
EV214-28010056	EV214-28010076	PG 36	20-26	48	18	53
EV214-28010057	EV214-28010077	PG 42	32-38	49	18	60
EV214-28010058	EV214-28010078	PG 42	25-31	49	18	60
EV214-28010059	EV214-28010079	PG 48	37-44	49	18	65
EV214-28010060	EV214-28010080	PG 48	29-35	49	18	65

公制系列—长配合螺纹

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010117	EV214-28010135	M 12 x 1.5	3-6.5	21	15	15
EV214-28010118	EV214-28010136	M 12 x 1.5	2-5	21	15	15
EV214-28010119	EV214-28010137	M 16 x 1.5	4-8	22	15	19
EV214-28010120	EV214-28010138	M 16 x 1.5	2-6	22	15	19
EV214-28010121	EV214-28010139	M 16 x 1.5	5-10	25	15	22
EV214-28010122	EV214-28010140	M 20 x 1.5	6-12	27	15	24
EV214-28010123	EV214-28010141	M 20 x 1.5	5-9	27	15	24
EV214-28010124	EV214-28010142	M 20 x 1.5	10-14	28	15	27
EV214-28010125	EV214-28010143	M 25 x 1.5	13-18	31	15	33
EV214-28010126	EV214-28010144	M 25 x 1.5	9-16	31	15	33
EV214-28010127	EV214-28010145	M 32 x 1.5	18-25	39	15	42
EV214-28010128	EV214-28010146	M 32 x 1.5	13-20	39	15	42
EV214-28010129	EV214-28010147	M 40 x 1.5	22-32	48	18	53
EV214-28010130	EV214-28010148	M 40 x 1.5	20-26	48	18	53
EV214-28010131	EV214-28010149	M 50 x 1.5	32-38	49	18	60
EV214-28010132	EV214-28010150	M 50 x 1.5	25-31	49	18	60
EV214-28010133	EV214-28010151	M 63 x 1.5	37-44	49	18	65/68
EV214-28010134	EV214-28010152	M 63 x 1.5	29-35	49	18	65/68

G系列

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28010181	EV214-28010197	G 1/4	3-6.5	22	8	15
EV214-28010182	EV214-28010198	G 1/4	2-5	22	8	15
EV214-28010183	EV214-28010199	G 3/8	4-8	26	15	19
EV214-28010184	EV214-28010200	G 3/8	2-6	26	15	19
EV214-28010185	EV214-28010201	G 1/2	6-12	30	13	24
EV214-28010186	EV214-28010202	G 1/2	5-9	30	13	24
EV214-28010187	EV214-28010203	G 3/4	13-18	37	15	33
EV214-28010188	EV214-28010204	G 3/4	9-19	37	15	33
EV214-28010189	EV214-28010205	G 1	18-25	40	16	41
EV214-28010190	EV214-28010206	G 1	13-20	40	16	41
EV214-28010191	EV214-28010207	G 1-1/4	18-25	40	18	46
EV214-28010192	EV214-28010208	G 1-1/4	13-20	40	18	46
EV214-28010193	EV214-28010209	G 1-1/2	22-32	48	15	52
EV214-28010194	EV214-28010210	G 1-1/2	20-26	48	15	52
EV214-28010195	EV214-28010211	G 2	37-44	50	15	64
EV214-28010196	EV214-28010212	G 2	29-35	50	15	64
