材料及表面处理
螺纹本体 | 捏手 | 拉环、弹簧 | 销头 |
锌模铸 黑色塑料覆层纹理饰面 | 高弹性PA黑色亚光 | AISI301不锈钢 | AISI303不锈钢 |

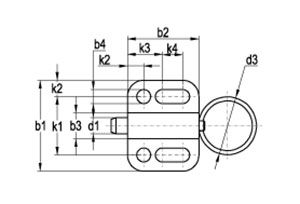

| 零件号 | d1 | d3 | b1 | b2 | b3 | b4 | k1 | k2 | k3 | k4 | 预压[N] | 最大压载[N] | 重量[g] |
| EV272-03260001 | 7 | 14 | 22 | 16.5 | 6 | 3.3 | 14 | 4 | 8 | 4.5 | 3 | 12 | 10 |
| EV272-03260002 | 5 | 18 | 28 | 22 | 8 | 4.3 | 18 | 5 | 10 | 7 | 5 | 24 | 19 |
| EV272-03260003 | 6 | 24 | 32 | 27.5 | 10 | 5.4 | 21 | 5.5 | 12 | 10 | 5 | 21 | 36 |
| EV272-03260004 | 8 | 30 | 34 | 33 | 12 | 5.4 | 23 | 5.5 | 12 | 15.5 | 6 | 22 | 60 |
| EV272-03260005 | 10 | 30 | 39 | 35 | 14.5 | 6.5 | 27 | 6 | 15 | 13.5 | 4 | 25 | 83 |
