> 迷你型分度销 EV272-0322

义文机电迷你型分度销 EV272-0322参数信息

300

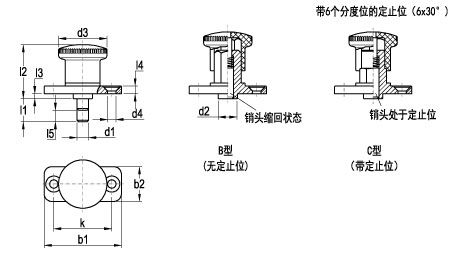

线描图

材料及表面处理

带法兰的本体	销头	捏手
耐腐蚀锌合金	AISI303不锈钢	黑色PA

零件号	规格	d₁	l₁	b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅	预压[N]	最大压载[N]	重量[g]
EV272-03220001	B型	4	5	35	15	8	21	4.3	25	20.5	2	4	5	4	12	23
EV272-03220002		4	10	35	15	8	21	4.3	25	20.5	2	4	5	4	12	23
EV272-03220003		5	6	40	18	10	25	4.3	30	25.5	3	4	6	6	16	30
EV272-03220004		5	12	40	18	10	25	4.3	30	25.5	3	4	6	6	16	40
EV272-03220005		6	6	40	18	10	25	4.3	30	25.5	3	4	6	6	16	39
EV272-03220006		6	12	40	18	10	25	4.3	30	25.5	3	4	6	6	16	86
EV272-03220007		8	10	50	23	14	33	5.3	38	35	3	5	10	15	35	94
EV272-03220008		8	20	50	23	14	33	5.3	38	35	3	5	10	11	35	84
EV272-03220009		10	10	50	23	14	33	5.3	38	35	3	5	10	11	35	96
EV272-03220010		10	20	50	23	14	33	5.3	38	35	3	5	10	11	35	102
EV272-03220011	C型	4	5	35	15	8	21	4.3	25	20.5	2	4	5	4	12	22
EV272-03220012		4	10	35	15	8	21	4.3	25	20.5	2	4	5	4	12	23
EV272-03220013		5	6	40	18	10	25	4.3	30	25.5	3	4	6	6	16	30
EV272-03220014		5	12	40	18	10	25	4.3	30	25.5	3	4	6	6	16	39
EV272-03220015		6	6	40	18	10	25	4.3	30	25.5	3	4	6	6	16	38
EV272-03220016		6	12	40	18	10	25	4.3	30	25.5	3	4	6	6	16	86
EV272-03220017		8	10	50	23	14	33	5.3	38	35	3	5	10	11	35	93
EV272-03220018		8	20	50	23	14	33	5.3	38	35	3	5	10	11	35	84
EV272-03220019		10	10	50	23	14	33	5.3	38	35	3	5	10	11	35	95
EV272-03220020		10	20	50	23	14	33	5.3	38	35	3	5	10	11	35	101

下载此页参数
