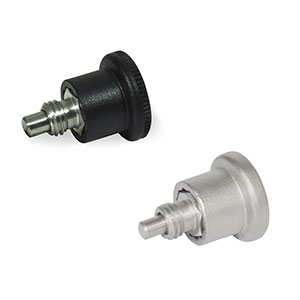

义文机电迷你型分度销 EV272-0321参数信息

300

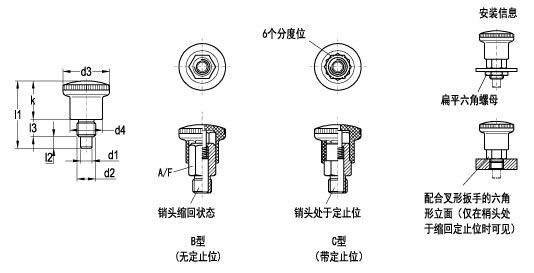

线描图

材料及表面处理

本体	销头	捏手
镀锌钢	AISI303不锈钢	黑色PA

有同规格不锈钢款可供选购，详情请联系我司营业人员

零件号	规格	d₁	d₂	d₃	d₄	l₁	l_{2 min.}	l₃	k	A/F	预压[N]	最大压载[N]	重量[g]
EV272-03210001	B型	4	M8	21	15	27.5	5	6	17	10	4	12	14
EV272-03210002		5	M10	25	18	34	6	8	20	12	6	16	25
EV272-03210003		6	M10	25	18	34	6	8	20	12	6	18	20
EV272-03210004		6	M12	28	20	40.5	7	10	24	14	10	23	30
EV272-03210005		7	M12	28	20	40.5	7	10	24	14	10	23	30
EV272-03210006		8	M16	33	23	47.5	10	12	26	17	11	35	66
EV272-03210007		10	M16	33	23	47.5	10	12	26	17	11	35	70
EV272-03210008		4	M8x1	21	15	27.5	5	6	17	10	4	12	14
EV272-03210009		5	M10x1	25	18	34	6	8	20	12	6	16	25
EV272-03210010		6	M10x1	25	18	34	6	8	20	12	6	16	25
EV272-03210011		6	M12x1.5	28	20	40.5	7	10	24	14	10	23	30
EV272-03210012		7	M12x1.5	28	20	40.5	7	10	24	14	10	23	30
EV272-03210013		8	M16x1.5	33	23	47.5	10	12	26	17	11	35	67
EV272-03210014		10	M16x1.5	33	23	47.5	10	12	26	17	11	35	70
EV272-03210015	C型	4	M8	21	15	27.5	5	6	17	10	4	12	13
EV272-03210016		5	M10	25	18	34	6	8	20	12	6	16	24
EV272-03210017		6	M10	25	18	34	6	8	20	12	6	16	24
EV272-03210018		6	M12	28	20	40.5	7	10	24	14	10	23	29
EV272-03210019		7	M12	28	20	40.5	7	10	24	14	10	23	29
EV272-03210020		8	M16	33	23	47.5	10	12	26	17	11	35	64
EV272-03210021		10	M16	33	23	47.5	10	12	26	17	11	35	67
EV272-03210022		4	M8x1	21	15	27.5	5	6	17	10	4	12	14
EV272-03210023		5	M10x1	25	18	34	6	8	20	12	6	16	24
EV272-03210024		6	M10x1	25	18	34	6	8	20	12	6	16	24
EV272-03210025		6	M12x1.5	28	20	40.5	7	10	24	14	10	23	29
EV272-03210026		7	M12x1.5	28	20	40.5	7	10	24	14	10	23	29
EV272-03210027		8	M16x1.5	33	23	47.5	10	12	26	17	11	35	65
EV272-03210028		10	M16x1.5	33	23	47.5	10	12	26	17	11	35	67

下载此页参数
