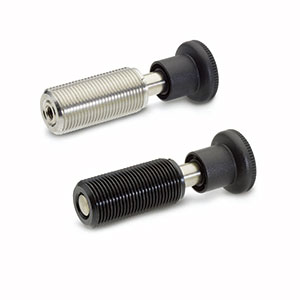

义文机电弹簧式分度销 EV272-0316参数信息

300

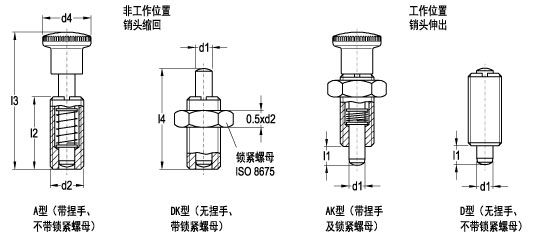

线图2-1 线图2-2

特点	非工作位置，弹簧螺栓的销头不会伸出

材料及表面处理

螺纹本体	锁紧螺母	销头	捏手
黑色氧化钢	黑色氧化钢	AISI303不锈钢镀镍	黑色高弹性聚酰胺基PA，亚光

零件号	型号	识别号	d₁	d₂	d₃	d₄	l_{1 ≈}	l₂	l_{3 ≈}	l_{4 ≈}	t _min.	预压[N]	最大压载[N]	重量[g]
EV272-03160001	A型	1	6	M12x1.5	-	19	7	26	49	-	-	9	28	18
EV272-03160002		2	6	M12x1.5	M4	19	7	26	49	-	7	9	28	20
EV272-03160003		1	8	M16x1.5	-	23	7	34	65	-	-	12	40	47
EV272-03160004		2	8	M16x1.5	M5	23	9	34	65	-	9	12	40	48
EV272-03160005		1	10	M20x1.5	-	28	11	43	78	-	-	22	50	70
EV272-03160006		2	10	M20x1.5	M6	28	11	43	78	-	12	22	50	75
EV272-03160007	AK型	1	6	M12x1.5	-	19	7	26	49	-	-	9	28	20
EV272-03160008		2	6	M12x1.5	M4	19	7	26	49	-	7	9	28	20
EV272-03160009		1	8	M16x1.5	-	23	9	34	65	-	-	12	40	66
EV272-03160010		2	8	M16x1.5	M5	23	9	34	65	-	9	12	40	67
EV272-03160011		1	10	M20x1.5	-	28	11	43	78	-	-	22	50	78
EV272-03160012		2	10	M20x1.5	M6	28	11	43	78	-	12	22	50	80
EV272-03160013	D型	1	6	M12x1.5	-	-	7	26	-	35	-	9	28	22
EV272-03160014		2	6	M12x1.5	M4	-	7	26	-	35	7	9	28	22
EV272-03160015		1	8	M16x1.5	-	-	9	34	-	48	-	12	40	43
EV272-03160016		2	8	M16x1.5	M5	-	9	34	-	48	9	12	40	42
EV272-03160017		1	10	M20x1.5	-	-	11	43	-	57	-	22	50	83
EV272-03160018		2	10	M20x1.5	M6	-	11	43	-	57	12	22	50	83
EV272-03160019	DK型	1	6	M12x1.5	-	-	7	26	-	35	-	9	28	25
EV272-03160020		2	6	M12x1.5	M4	-	7	26	-	35	7	9	28	30
EV272-03160021		1	8	M16x1.5	-	-	9	34	-	48	-	12	40	45
EV272-03160022		2	8	M16x1.5	M5	-	9	34	-	48	9	12	40	50
EV272-03160023		1	10	M20x1.5	-	-	11	43	-	57	-	22	50	85
EV272-03160024		2	10	M20x1.5	M6	-	11	43	-	57	12	22	50	85
