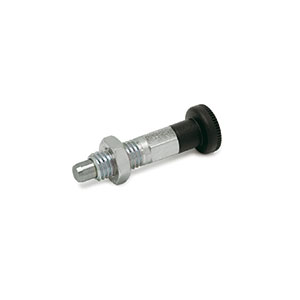

义文机电分度销 EV272-0311参数信息

300

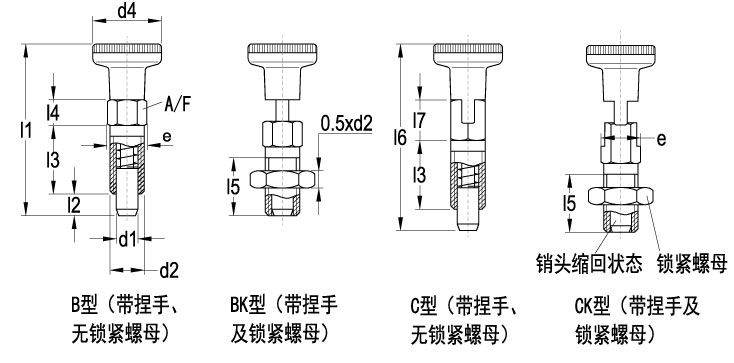

线描图、

特点	相对成本较低
	尺寸小巧
	适用于无需高精分度的场合

材料及表面处理

螺纹本体

销头

拉环

镀锌钢

AISI303

不锈钢

不锈钢

零件号	规格	d₁	d₂	d₄	e	l₁	l_{2 min.}	l₃	l₄	l_{5 min.}	l₆	l₇	A/F	预压[N]	最大压载[N]	重量[g]
EV272-03110001	B型	3	M6	12	7	30	4	12	5	10	-	-	6	3	12	4
EV272-03110002		3	M6x0.75	12	7	30	4	12	5	10	-	-	6	3	12	5
EV272-03110003		4	M6	12	7	31	4	12	5	10	-	-	6	3	12	4
EV272-03110004		4	M8x1	16	9	40	5	16	6	14	-	-	8	5	24	10
EV272-03110005		5	M8	16	9	40	5	16	6	14	-	-	8	5	24	11
EV272-03110006		5	M8x1	16	9	40	5	16	6	14	-	-	8	5	24	13
EV272-03110007		5	M10x1	18	12	43	5	16	6	14	-	-	10	5	24	14
EV272-03110008		6	M10	18	12	49	6	20	8	17	-	-	10	5	21	17
EV272-03110009		6	M12x1.5	21	14	52	6	20	8	17	-	-	12	5	21	26
EV272-03110010		8	M12	21	14	59	8	24	9	21	-	-	12	6	22	31
EV272-03110011		8	M12x1.5	21	14	59	8	24	9	21	-	-	12	6	22	40
EV272-03110012		8	M16x1.5	25	20	64	8	24	9	21	-	-	17	6	22	50
EV272-03110013		10	M16x1.5	25	20	68	10	26	9	23	-	-	17	4	27	55
EV272-03110014	BK型	3	M6	12	7	30	4	12	5	10	-	-	6	3	12	5
EV272-03110015		3	M6x0.75	12	7	30	4	12	5	10	-	-	6	3	12	5
EV272-03110016		4	M6	12	7	31	4	12	5	10	-	-	6	3	12	7
EV272-03110017		4	M8x1	16	9	40	5	12	5	14	-	-	8	5	24	10
EV272-03110018		5	M8	16	9	40	5	16	6	14	-	-	8	5	24	12
EV272-03110019		5	M8x1	16	9	40	5	16	6	14	-	-	8	5	24	15
EV272-03110020		5	M10x1	18	12	43	5	16	6	14	-	-	10	5	24	23
EV272-03110021		6	M10	18	12	49	6	20	8	17	-	-	10	5	21	23
EV272-03110022		6	M12x1.5	21	14	52	6	20	8	17	-	-	12	5	21	30
EV272-03110023		8	M12	21	14	59	8	24	9	21	-	-	12	6	22	43
EV272-03110024		8	M12x1.5	21	14	59	8	24	9	21	-	-	12	6	22	44
EV272-03110025		8	M10x1.5	25	20	64	8	24	9	21	-	-	17	6	22	45
EV272-03110026		10	M16x1.5	25	20	68	10	26	9	23	-	-	17	4	27	55
EV272-03120001	C型	3	M6	12	7	-	4	12		10	33	7	6	3	12	4
EV272-03120002		3	M6x0.75	12	7	-	4	12		10	33	7	6	3	12	4
EV272-03120003		4	M6	12	7	-	4	12		10	33	7	6	3	12	4
EV272-03120004		4	M8x1	16	9	-	5	16		14	43	10	8	5	24	10
EV272-03120005		5	M8	16	9	-	5	16		14	44	10	8	5	24	10
EV272-03120006		5	M8x1	16	9	-	5	16		14	44	10	8	5	24	10
EV272-03120007		5	M10x1	18	12	-	5	16		16	46	10	10	5	24	16
EV272-03120008		6	M10	18	12	-	6	20		17	52	11	10	5	21	19
EV272-03120009		6	M12x1.5	21	14	-	6	20		20	55	11	12	5	21	35
EV272-03120010		8	M12	21	14	-	8	24		21	64	14	12	6	22	29
EV272-03120011		8	M12x1.5	21	14	-	8	24		21	64	14	12	6	22	30
EV272-03120012		8	M16x1.5	25	20	-	8	24		24	68	14	17	6	22	36
EV272-03120013		10	M16x1.5	25	20	-	10	26		9	73	14	17	4	27	65
EV272-03120014	CK型	3	M6	12	7	-	4	12		10	33	7	6	3	12	4
EV272-03120015		3	M6x0.75	12	7	-	4	12		10	33	7	6	3	12	9
EV272-03120016		4	M6	12	7	-	4	12		10	33	7	6	3	12	15
EV272-03120017		4	M8x1	16	9	-	5	12		14	43	10	8	3	12	12
EV272-03120018		5	M8	16	9	-	5	16		14	44	10	8	5	24	12
EV272-03120019		5	M8x1	16	9	-	5	16		14	44	10	8	5	24	18
EV272-03120020		5	M10x1	18	12	-	5	16		16	46	10	10	5	24	24
EV272-03120021		6	M10	18	12	-	6	20		17	52	11	10	5	21	24
EV272-03120022		6	M12x1.5	21	14	-	6	20		20	55	11	12	5	21	46
EV272-03120023		8	M12	21	14	-	8	24		21	64	14	12	6	22	65
EV272-03120024		8	M12x1.5	21	14	-	8	24		21	64	14	12	6	22	70
EV272-03120025		8	M16x1.5	25	20	-	8	24		24	68	14	17	6	22	80
EV272-03120026		10	M16x1.5	25	20	-	10	26		23	73	14	17	4	27	65
