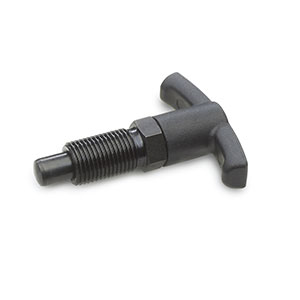

义文机电T形手柄分度销 EV272-0309参数信息

300

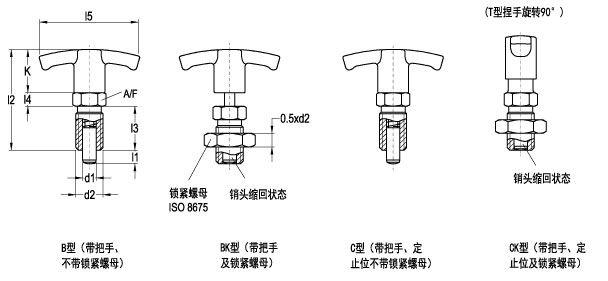

线描图

材料及表面处理

本体	销头	锁紧螺母	把手
黑色氧化钢	硬化磨光钢	黑色氧化钢	黑色高强度PA

另有同规格不锈钢材质可供选购，详情请联系我司营业人员

零件号	规格	d₁	d₂	k	l_{1 min.}	l₂	l₃	l₄	l₅	A/F	预压[N]	最大压载[N]	重量[g]
EV272-03090001	B型	6	M12x1.5	20	6	48	22	6	54	14	6.5	19	20
EV272-03090002		6	M12x1.5	20	9	48	22	6	54	14	6	25	20
EV272-03090003		8	M16x1.5	25	8	59	26	8	59	17	8.5	26	40
EV272-03090004		8	M16x1.5	25	12	59	26	8	59	17	8.5	28	60
EV272-03090005		10	M16x1.5	25	12	59	26	8	59	17	9.5	38	60
EV272-03090006		12	M20x1.5	25	15	68	33	10	59	22	11.5	40	120
EV272-03090007	BK型	6	M12x1.5	20	6	48	22	6	54	14	6.5	19	40
EV272-03090008		6	M12x1.5	20	9	48	22	6	54	14	6	25	40
EV272-03090009		8	M16x1.5	25	8	59	26	8	59	17	8.5	26	60
EV272-03090010		8	M16x1.5	25	12	59	26	8	59	17	8.5	28	80
EV272-03090011		10	M16x1.5	25	12	59	26	8	59	17	9.5	38	80
EV272-03090012		12	M20x1.5	25	15	68	33	10	59	22	11.5	40	150
EV272-03090013	C型	6	M12x1.5	20	6	48	22	6	54	14	6.5	19	35
EV272-03090014		6	M12x1.5	20	9	48	22	6	54	14	6	25	40
EV272-03090015		8	M16x1.5	25	8	59	26	8	59	17	8.5	26	70
EV272-03090016		8	M16x1.5	25	12	59	26	8	59	17	8.5	28	80
EV272-03090017		10	M16x1.5	25	12	59	26	8	59	17	9.5	38	80
EV272-03090018		12	M20x1.5	25	15	68	33	10	59	22	11.5	40	100
EV272-03090019	CK型	6	M12x1.5	20	6	48	22	6	54	14	6.5	19	40
EV272-03090020		6	M12x1.5	20	9	48	22	6	54	14	6	25	50
EV272-03090021		8	M16x1.5	25	8	59	26	8	59	17	8.5	26	90
EV272-03090022		8	M16x1.5	25	12	59	26	8	59	17	8.5	28	100
EV272-03090023		10	M16x1.5	25	12	59	26	8	59	17	9.5	38	125
EV272-03090024		12	M20x1.5	25	15	68	33	10	59	22	11.5	40	160

下载此页参数
