> 分度销 EV272-0303

义文机电分度销 EV272-0303参数信息

300

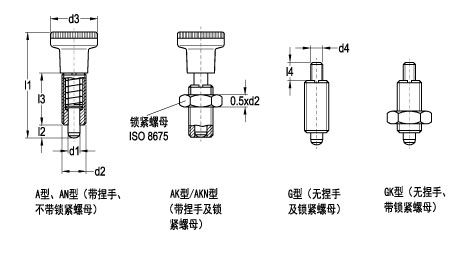

0303线描图

材料及表面处理

带螺纹的本体	销头	锁紧螺母	捏手
AISI303 不锈钢	镀镍AISI303 不锈钢	AISI304 不锈钢	黑色高弹性PA 亚光饰面（A、AK型）	AISI303 不锈钢（AN、AKN型）

另有同款黑色氧化钢材质可供选购，详情请联系我司营业人员

零件号	规格	d₁	d₂	d₃	d₄	l₁_˜	l_{2 min.}	l₃	l₄	预压[N]	最大压载[N]	重量[g]
EV272-03030001	A型	5	M10x1	21	-	45	5	22	-	6	15	18
EV272-03030002		6	M12x1.5	25	-	54.5	6	26	-	8	21	29
EV272-03030003		8	M16x1.5	-	-	69	8	34	-	9	26	62
EV272-03030004		10	M20x1.5	31	-	80	10	43	-	17	40	92
EV272-03030005	AK型	5	M10x1	21	-	45	5	22	-	6	15	25
EV272-03030006		6	M12x1.5	25	-	54.5	6	26	-	8	21	38
EV272-03030007		8	M16x1.5	31	-	69	8	34	-	9	26	82
EV272-03030008		10	M20x1.5	31	-	80	10	43	-	17	40	127
EV272-03030009	G型	5	M10x1	21	M5	45	5	22	6	6	15	14
EV272-03030010		6	M12x1.5	25	M6	54.5	6	26	10	8	21	19
EV272-03030011		8	M16x1.5	31	M8	69	8	34	12	9	26	59
EV272-03030012		10	M20x1.5	31	M8	80	10	43	12	17	40	88
EV272-03030013	GK型	5	M10x1	21	M5	45	5	22	6	6	15	21
EV272-03030014		6	M12x1.5	25	M6	54.5	6	26	10	8	21	37
EV272-03030015		8	M16x1.5	31	M8	69	8	34	12	9	26	82
EV272-03030016		10	M20x1.5	31	M8	80	10	43	12	17	40	123
EV272-03030017	AN型	5	M10x1	21	-	45	5	22	-	6	15	25
EV272-03030018		6	M12x1.5	25	-	54.5	6	26	-	8	21	35
EV272-03030019		8	M16x1.5	31	-	69	8	34	-	9	26	71
EV272-03030020		10	M20x1.5	31	-	80	10	43	-	17	40	102
EV272-03030021	AKN型	5	M10x1	21	-	45	5	22	-	6	15	32
EV272-03030022		6	M12x1.5	25	-	54.5	6	26	-	8	21	45
EV272-03030023		8	M16x1.5	31	-	69	8	34	-	9	26	91
EV272-03030024		10	M20x1.5	31	-	80	10	43	-	17	40	138

下载此页参数
