分度销 EV272-0305-上海义文工业五金

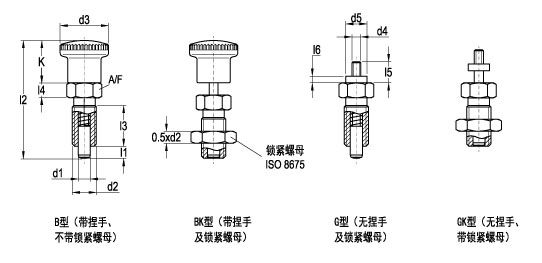

0305线描图

材料及表面处理

本体	销头	锁紧螺母	捏手
黑色氧化钢	硬化磨光钢	黑色氧化钢	高冲击强度PA 亚光饰面

零件号	规格	d₁	l_{1 min.}	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	A/F	预压[N]	最大压载[N]	重量[g]
EV272-03050001	B型	4	4	M8x1	16	-	-	14	35	16	5	-	-	10	4.5	12	11
EV272-03050002		4	6	16	16	-	-	14	35	16	5	-	-	10	4	12.5	11
EV272-03050003		5	5	M10x1	19	-	-	16	40	18	6	-	-	12	5	15	19
EV272-03050004		5	8	M10x1	19	-	-	16	40	18	6	-	-	12	5	18	19
EV272-03050005		6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14	6.5	19	32
EV272-03050006		6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14	6	25	32
EV272-03050007		8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17	8.5	26	68
EV272-03050008		8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17	8.5	28	67
EV272-03050009		10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17	9.5	38	69
EV272-03050010		12	15	M20x1.5	28	-	-	24	67	33	10	-	-	22	11.5	40	117
EV272-03050011		16	20	M24x2	33	-	-	29	79	38	12	-	-	27	13	54	-
EV272-03050012	BK型	4	4	M8x1	16	-	-	14	35	16	5	-	-	10	4.5	12	12
EV272-03050013		4	6	M8x1	16	-	-	14	35	16	5	-	-	10	4	12.5	12
EV272-03050014		5	5	M10x1	19	-	-	16	40	18	6	-	-	12	5	15	20
EV272-03050015		5	8	M10x1	19	-	-	16	40	18	6	-	-	12	5	18	20
EV272-03050016		6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14	6.5	19	33
EV272-03050017		6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14	6	25	33
EV272-03050018		8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17	8.5	26	69
EV272-03050019		8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17	8.5	28	69
EV272-03050020		10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17	9.5	38	71
EV272-03050021		12	15	M20x1.5	28	-	-	24	67	33	10	-	-	22	11.5	40	151
EV272-03050022		16	20	M24x2	33	-	-	29	79	38	12	-	-	27	13	54	-
EV272-03050023	G型	4	4	M8x1	-	M3	7	-	35	16	-	5	3	10	4.5	12	10
EV272-03050024		4	6	M8x1	-	M3	7	-	35	16	-	5	3	10	4	12.5	10
EV272-03050025		5	5	M10x1	-	M4	8	-	40	18	-	6	3	12	5	15	17
EV272-03050026		5	8	M10x1	-	M4	8	-	40	18	-	6	3	12	5	18	17
EV272-03050027		6	6	M12x1.5	-	M5	9	-	48	22	-	7	4	14	6.5	19	29
EV272-03050028		6	9	M12x1.5	-	M5	9	-	48	22	-	7	4	14	6	25	29
EV272-03050029		8	8	M16x1.5	-	M6	10	-	58	26	-	9	4	17	8.5	26	61
EV272-03050030		8	12	M16x1.5	-	M6	10	-	58	26	-	9	4	17	8.5	28	60
EV272-03050031		10	12	M16x1.5	-	M6	10	-	58	26	-	9	4	17	9.5	38	62
EV272-03050032		12	15	M20x1.5	-	M6	12	-	67	33	-	9	4	22	11.5	40	111
EV272-03050033		16	20	M24x2	-	M8	15	-	79	38	-	12	5	27	13	54	-
EV272-03050034	GK型	4	4	M8x1	-	M3	7	-	35	16	-	5	3	10	4.5	12	11
EV272-03050035		4	6	M8x1	-	M3	7	-	35	16	-	5	3	10	4	12.5	11
EV272-03050036		5	5	M10x1	-	M4	8	-	40	18	-	6	3	12	5	15	18
EV272-03050037		5	8	M10x1	-	M4	8	-	40	18	-	6	3	12	5	18	18
EV272-03050038		6	6	M12x1.5	-	M5	9	-	48	22	-	7	4	14	6.5	19	30
EV272-03050039		6	9	M12x1.5	-	M5	9	-	48	22	-	7	4	14	6	25	30
EV272-03050040		8	8	M16x1.5	-	M6	10	-	58	26	-	9	4	17	8.5	26	62
EV272-03050041		8	12	M16x1.5	-	M6	10	-	58	26	-	9	4	17	8.5	28	62
EV272-03050042		10	12	M16x1.5	-	M6	10	-	58	26	-	9	4	17	9.5	38	64
EV272-03050043		12	15	M20x1.5	-	M6	12	-	67	33	-	9	4	22	11.5	40	135
EV272-03050044		16	20	M24x2	-	M8	15	-	79	38	-	12	5	27	13	54	-
