材料及表面处理
带螺纹的本体 | 销头 | 锁紧螺母 | 捏手 |
黑色氧化钢 | 黑色氧化钢 销头硬化 | 黑色氧化钢 | 黑色 高弹性PA 亚光饰面 |
另有不锈钢款可供选购，详情请联系我司营业人员

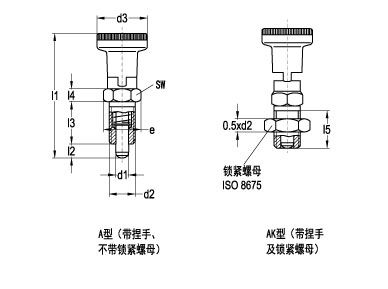

| 零件号 | 规格 | d1 | d2 | d3 | e | l1 ≈ | l2 min. | l3 | l4 | l5 | A/F | 预压[N] | 最大压载[N] | 重量[g] |
| EV272-03020001 | A型 | 5 | M10x1 | 21 | 14 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 27 |
| EV272-03020002 | 6 | M12x1.5 | 25 | 16 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 45 | |
| EV272-03020003 | 8 | M16x1.5 | 31 | 22 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 85 | |
| EV272-03020004 | 10 | M20x1.5 | 31 | 25 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 150 | |
| EV272-03020005 | AK型 | 5 | M10x1 | 21 | 14 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 30 |
| EV272-03020006 | 6 | M12x1.5 | 25 | 16 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 48 | |
| EV272-03020007 | 8 | M16x1.5 | 31 | 22 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 91 | |
| EV272-03020008 | 10 | M20x1.5 | 31 | 25 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 163 |
