注意 | 另有带键槽的手轮可供选购 |
可另配轴向定位垫圈 | |
部分手轮可配置彩色轮毂帽 | |
详情请联系我司营业人员 |
材料及表面处理
零件名 | 材料 | 表面处理 |
手轮 | 高弹性PP | 黑色、亚光饰面 |
手柄 | 聚酰胺基PA | |
轮毂 | 钢质 | 黑色氧化处理 |
轮毂帽 | 铝 | 阳极氧化 |

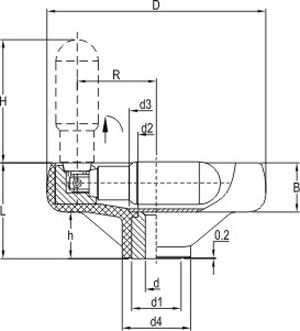

| 零件号 | D | L | B | d1 | d2 | d3 | d4 | d | h | H | R | 重量[g] |
| EV151-02010001 | 80 | 35 | 18 | 18 | 16 | 20.5 | 25 | 8 | 17 | 45 | 29 | 102 |
| EV151-02010002 | 80 | 35 | 18 | 18 | 16 | 20.5 | 25 | 10 | 17 | 45 | 29 | 98 |
| EV151-02010003 | 99 | 37 | 20 | 18 | 16 | 20.5 | 25.5 | 8 | 17 | 60 | 37 | 170 |
| EV151-02010004 | 99 | 37 | 20 | 18 | 16 | 20.5 | 25.5 | 10 | 17 | 60 | 37 | 163 |
| EV151-02010005 | 99 | 37 | 20 | 18 | 16 | 20.5 | 25.5 | 12 | 17 | 60 | 37 | 155 |
| EV151-02010006 | 125 | 44 | 22 | 22 | 20 | 26 | 31 | 8 | 22 | 65 | 48 | 235 |
| EV151-02010007 | 125 | 44 | 22 | 22 | 20 | 26 | 31 | 12 | 22 | 65 | 48 | 230 |
| EV151-02010008 | 125 | 44 | 22 | 22 | 20 | 26 | 31 | 14 | 22 | 65 | 48 | 225 |
| EV151-02010009 | 160 | 51 | 25 | 26 | 24 | 31 | 40 | 8 | 27 | 73 | 65 | 395 |
| EV151-02010010 | 160 | 51 | 25 | 26 | 24 | 31 | 40 | 14 | 27 | 73 | 65 | 388 |
| EV151-02010011 | 160 | 51 | 25 | 26 | 24 | 31 | 40 | 16 | 27 | 73 | 65 | 380 |
| EV151-02010012 | 200 | 61 | 28 | 30 | 28 | 36 | 48.5 | 8 | 34 | 80 | 84 | 625 |
| EV151-02010013 | 200 | 61 | 28 | 30 | 28 | 36 | 48.5 | 16 | 34 | 80 | 84 | 593 |
| EV151-02010014 | 200 | 61 | 28 | 30 | 28 | 36 | 48.5 | 20 | 34 | 80 | 84 | 560 |
