工业扭矩铰链选型指南
摘要：精准悬停+结构可靠，让设备开合更安全、美观、高效
精准悬停与结构可靠性，是工业设备门板设计的两大常见诉求。
扭矩铰链，正是解决这些问题的关键工程元件。
作为一种专为单轴旋转运动设计的连接件，扭矩铰链为机械设计师与制造工程师提供了精确可控的扭矩输出，兼具刚度与柔性，让设备开合更安全、美观与高效，广泛应用于医疗设备、半导体机台、工业检测仪器、网络通讯设施及轨道交通等领域。
01. 恒定扭矩铰链 – 确定负载下的理想选择
核心特性：
l 输出扭矩为恒定值（可选对称/不对称/单向三种类型）

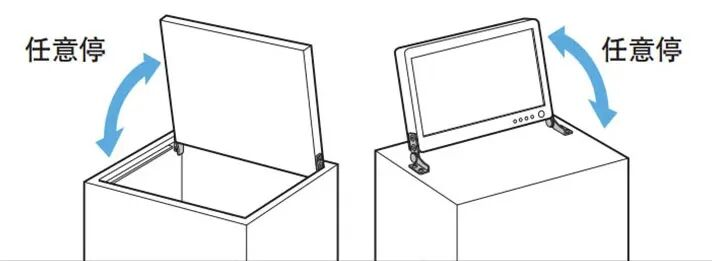

l 无需气弹簧或锁止机构，任意角度稳定悬停
l 开启与关闭方向扭矩可相同或不同（不对称扭矩型）
工程关注点：
l 适用于已知且稳定的门板重量与力臂
l 消除了回弹抖动，提升精密设备的操作安全性
l 典型应用：仪器仪表柜、控制台面板、电气舱门、检测设备翻盖
02. 可调扭矩铰链 – 适配多工况的灵活性

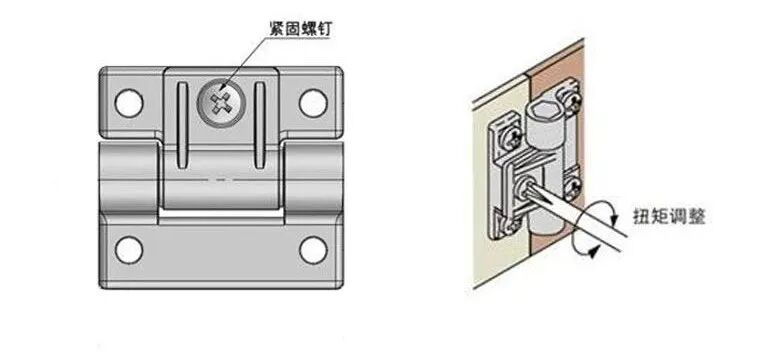

该系列铰链支持扭矩值在0–最大值范围内连续调节（需使用工具），能灵活控制开合速度与角度。
核心特性：
l 扭矩值可在 0 – 最大值范围内连续调节（需使用工具）
l 同一型号可适配不同门重或不同操作手感要求
工程关注点：
l 便于样机调试或现场负载变化后的重新标定
l 减少因工况微调而更换铰链型号的麻烦
l 典型应用：重型设备检修门、多种规格工装柜体、定制化工业防护盖
03. 扭矩铰链选型常见问题
Q1：如何计算我需要的扭矩值？
A: 扭矩铰链选型的核心是确保铰链扭矩 ≥ 门板产生的最大力矩。
选型前需明确：门板总质量（含门板上安装的所有附件）、门板宽度（力臂基准）、开合方向。
左右开合（水平轴旋转）：扭矩（N*M）=门宽（M）/2*门重（KG）*G*F （此公式为初步估算用，不可用于结算或精度要求高的场合）
上下开合（垂直轴旋转）：扭矩（N*M）=门宽（M）/2*门重（KG）*G
M：门板总质量（kg，包含安装附件） G：重力系数=9.8 F：摩擦系数=0.12
注：左右开合指门板绕竖直轴转动，重力矩受摩擦影响；上下开合指门板绕水平轴转动，公式中摩擦系数为 1（直接对抗重力）。建议计算值上浮 10%–20% 作为设计余量。
Q2：对称扭矩和不对称扭矩铰链有什么区别？
A：两者的核心区别在于开启和关闭方向的阻力是否一致。
对称扭矩：开启和关闭方向的阻力大小相等，适合对操作力要求均衡、门板重量较轻的场合
不对称扭矩：在门板重量较大时，可提高使用舒适性
Q3：扭矩铰链的扭矩值会随着时间衰减吗？
A：会，任何机械部件都有使用寿命。扭矩铰链在长期反复开合后，销轴与铰链孔之间会产生正常磨损，导致扭矩值逐渐衰减。
Q4：扭矩铰链的工作温度范围是多少？
A：标准产品通常在常温（约20℃）下进行测试和标定；在 -20℃ 至 80℃ 的极限温度范围内，铰链通常仍能通过寿命测试；
⚠️ 注意：扭矩性能受温度影响较大，极端环境建议专项确认。
Q5：如果标准扭矩值不满足需求，能否定制？
A：可以。常见的非标定制需求包括扭矩值、安装结构、功能、尺寸等。
作为设备开合的关键组件，扭矩铰链的品质与性能直接影响着设备的稳定性和操作体验。

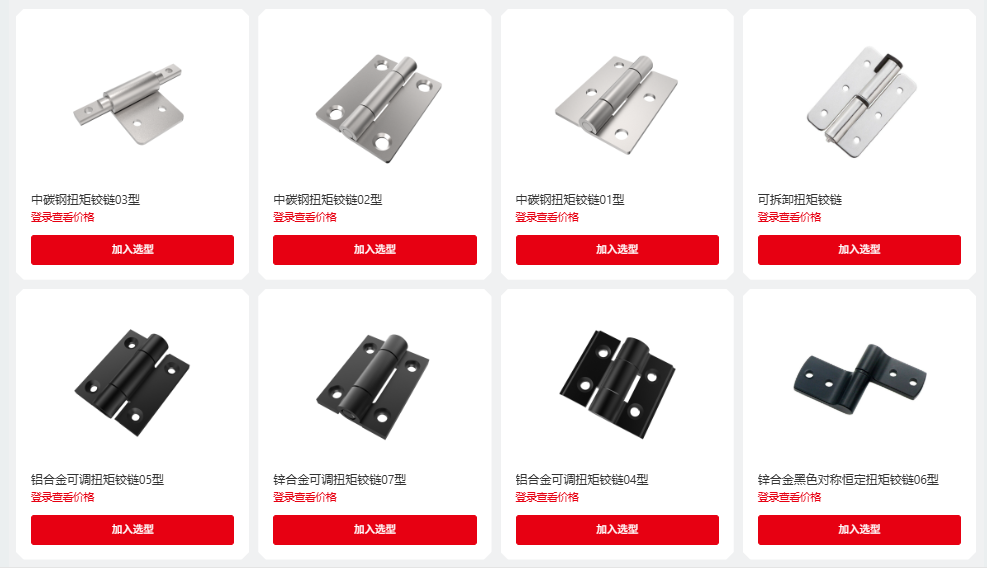

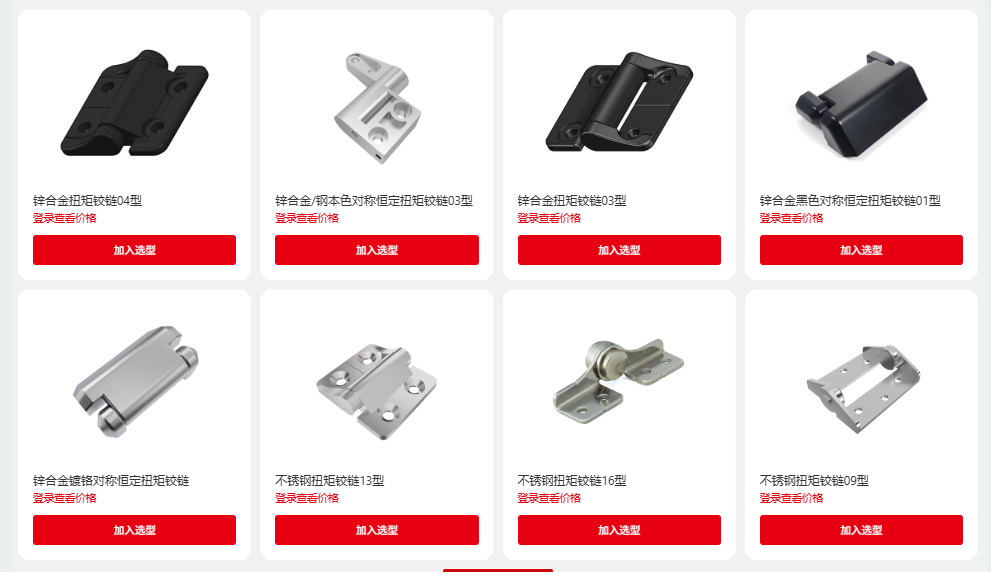

义文工业五金致力于提供优质、可靠的恒定扭矩/可调扭矩全系列产品方案：
l 支持 3D 模型库下载，便于结构集成
l 支持非标定制：材料、扭矩值、安装孔位、环境适应性等特殊要求均可按需定制
l 服务于半导体、医疗、新能源、轨交、通讯、机器人、低空制造等行业
※ 如有特定应用场景或功能需求，欢迎在评论区留言或致电4008-717-355，我们将为你提供进一步的选型建议！
