特点 结构紧凑，易于安装
带安全开关，适用于机械设备或机组的监控门或保护盖。
门的开启会激活开关触点，开启保护性操作。激活开关的铰链打开角度可调
铰链的操作说明可随铰链提供
旋转角度 半操作角度>0°的铰链
注意 可提供安装配件，详情请联系我司营业人员
材料与表面处理
叶片 | 旋转销 | 表面处理 |
压铸锌合金 | AISI303不锈钢 | 银色环氧树脂涂层 |
叶片 | 旋转销 | 表面处理 |
压铸锌合金 | AISI303不锈钢 | 银色环氧树脂涂层 |

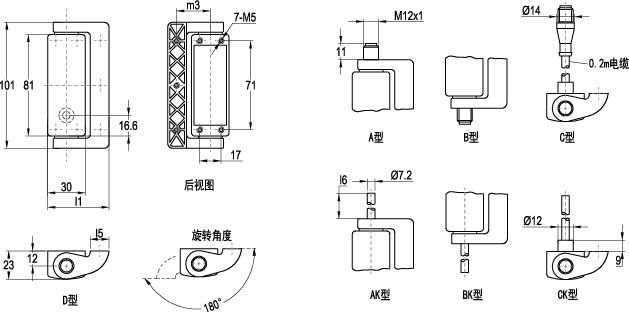

| 零件号 | 规格 | l1 | l5 | m3 | l6 | 重量(g) | 轴向载荷(N) | 径向载荷(N) | 说明 |
| EV191-03030001 | A型 | 49 | 15 | 27 | - | 325 | 1500 | 1000 | 带连接插头 |
| EV191-03030010 | 79 | 30 | 50 | - | 425 | 750 | 500 | ||
| EV191-03030004 | B型 | 49 | 15 | 27 | - | 325 | 1500 | 1000 | |
| EV191-03030013 | 79 | 30 | 50 | - | 427 | 750 | 500 | ||
| EV191-03030007 | C型 | 49 | 15 | 27 | - | 364 | 1500 | 1000 | |
| EV191-03030016 | 79 | 30 | 50 | - | 457 | 750 | 500 | ||
| EV191-03030002 | AK型 | 49 | 15 | 27 | 2 | 325 | 1500 | 1000 | 带8针耦合接头的线缆 |
| EV191-03030003 | 49 | 15 | 27 | 5 | 325 | 1500 | 1000 | ||
| EV191-03030011 | 79 | 30 | 50 | 2 | 425 | 750 | 500 | ||
| EV191-03030012 | 79 | 30 | 50 | 5 | 425 | 750 | 500 | ||
| EV191-03030005 | BK型 | 49 | 15 | 27 | 2 | 325 | 1500 | 1000 | |
| EV191-03030006 | 49 | 15 | 27 | 5 | 325 | 1500 | 1000 | ||
| EV191-03030014 | 79 | 30 | 50 | 2 | 427 | 750 | 500 | ||
| EV191-03030015 | 79 | 30 | 50 | 5 | 427 | 750 | 500 | ||
| EV191-03030008 | CK型 | 49 | 15 | 27 | 2 | 364 | 1500 | 1000 | |
| EV191-03030009 | 49 | 15 | 27 | 5 | 364 | 1500 | 1000 | ||
| EV191-03030017 | 79 | 30 | 50 | 2 | 457 | 750 | 500 | ||
| EV191-03030018 | 79 | 30 | 50 | 5 | 457 | 750 | 500 | ||
| EV191-03040001 | D型 | 49 | 15 | 27 | - | 308 | 1500 | 1000 | 不带安全开关 |
| EV191-03040002 | 79 | 30 | 50 | - | 406 | 750 | 500 |
