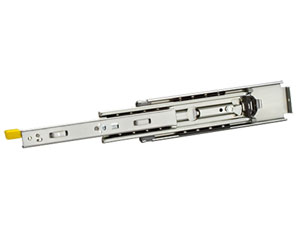

自锁滑轨EV235-0522-上海义文工业五金

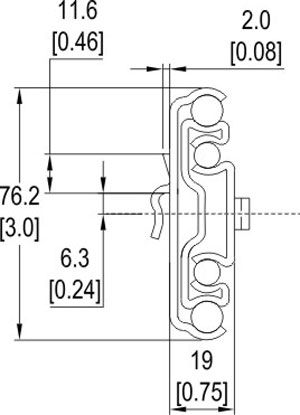

线描图

长度范围	254～1524 [10～60]
行程	全行程
额定载荷	最大可承重136.4 kg/付
	*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷
特点	通过滑轨前端簧片实现关闭及拉出锁定
	挂钩式安装系统，无需使用螺钉、螺母等安装

材料及表面处理

零件名	材料	表面处理
滑轨	钢	光亮镀锌
滚珠	钢	-

*另有多种表面处理样式可选，详情请联系我司营业人员

零件号(左用)	零件号(右用)	规格	滑轨长度	滑动距离
EV235-05220001	EV235-05220019	可锁定型	254 [10]	254 [10]
EV235-05220002	EV235-05220020		305 [12]	305 [12]
EV235-05220003	EV235-05220021		356 [14]	356 [14]
EV235-05220004	EV235-05220022		406 [16]	406 [16]
EV235-05220005	EV235-05220023		457 [18]	457 [18]
EV235-05220006	EV235-05220024		508 [20]	508 [20]
EV235-05220007	EV235-05220025		559 [22]	559 [22]
EV235-05220008	EV235-05220026		610 [24]	610 [24]
EV235-05220009	EV235-05220027		660 [26]	660 [26]
EV235-05220010	EV235-05220028		711 [28]	711 [28]
EV235-05220011	EV235-05220029		762 [30]	762 [30]
EV235-05220012	EV235-05220030		813 [32]	813 [32]
EV235-05220013	EV235-05220031		864 [34]	864 [34]
EV235-05220014	EV235-05220032		914 [36]	914 [36]
EV235-05220015	EV235-05220033		1016 [40]	1016 [40]
EV235-05220016	EV235-05220034		1067 [42]	1067 [42]
EV235-05220017	EV235-05220035		1219 [48]	1219 [48]
EV235-05220018	EV235-05220036		1524 [60]	1524 [60]
EV235-05220037	EV235-05220055	无锁定配合型	254 [10]	254 [10]
EV235-05220038	EV235-05220056		305 [12]	305 [12]
EV235-05220039	EV235-05220057		356 [14]	356 [14]
EV235-05220040	EV235-05220058		406 [16]	406 [16]
EV235-05220041	EV235-05220059		457 [18]	457 [18]
EV235-05220042	EV235-05220060		508 [20]	508 [20]
EV235-05220043	EV235-05220061		559 [22]	559 [22]
EV235-05220044	EV235-05220062		610 [24]	610 [24]
EV235-05220045	EV235-05220063		660 [26]	660 [26]
EV235-05220046	EV235-05220064		711 [28]	711 [28]
EV235-05220047	EV235-05220065		762 [30]	762 [30]
EV235-05220048	EV235-05220066		813 [32]	813 [32]
EV235-05220049	EV235-05220067		864 [34]	864 [34]
EV235-05220050	EV235-05220068		914 [36]	914 [36]
EV235-05220051	EV235-05220069		1016 [40]	1016 [40]
EV235-05220052	EV235-05220070		1067 [42]	1067 [42]
EV235-05220053	EV235-05220071		1219 [48]	1219 [48]
EV235-05220054	EV235-05220072		1524 [60]	1524 [60]
