特点 最大旋转角度190°
适用于带衬垫的门
其他可选 B型，镀镍铜衬套带螺纹孔
P型：镀镍铜质螺杆
CH型：带用于安装圆柱头螺钉的通孔
组合型：B/p - B/CH
材料与表面处理
叶片 | 旋转销 |
高弹性PA | 不锈钢 |

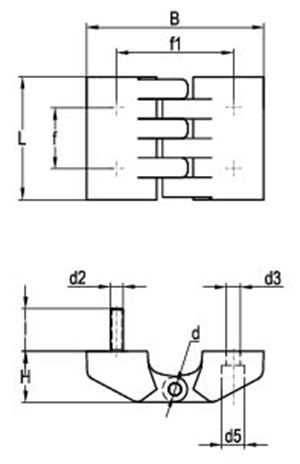

| 零件号 | L | B | f | f1 | H | d | d2 | l | d3 | d5 | 重量(g) | 径向载荷(N) | 轴向载荷(N) |
| EV191-02060001 | 30.5 | 45.5 | 15 | 30 | 12.5 | 2.5 | M3 | 13 | 3.5 | 6 | 11 | 110 | 40 |
| EV191-02060002 | 40.5 | 59 | 20 | 40.4 | 16.5 | 4 | M4 | 18 | 4.5 | 7.5 | 26 | 300 | 90 |
| EV191-02060003 | 48.5 | 70 | 24 | 46 | 20 | 5 | M5 | 17 | 5.5 | 9 | 45 | 310 | 190 |
| EV191-02060004 | 66 | 97 | 33 | 63.7 | 27.5 | 6 | M6 | 16 | 6.5 | 10.5 | 100 | 690 | 240 |
