义文机电工业用重载型滑轨 EV235-0518参数信息

300实物图

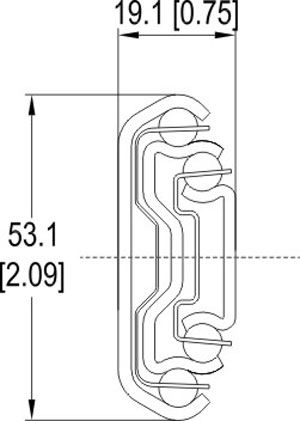

线描图

长度范围	305～711 [12～28]
行程	全行程
额定载荷	83～124 kg
	*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷
拆分方式	拨杆式拆分
特点	拉出锁定、拉出止动可选
	可选设备安装支架

材料及表面处理

零件名	材料	表面处理
滑轨	钢	光亮镀锌
滚珠	钢	-

*另有多种表面处理样式可选，详情请联系我司营业人员

零件号	规格	滑轨长度	滑动距离	承重（kg/付）
EV235-05180001	拉出锁定型	305 [12]	305 [12]	124
EV235-05180002		356 [14]	356 [14]	121
EV235-05180003		406 [16]	406 [16]	119
EV235-05180004		457 [18]	457 [18]	115
EV235-05180005		508 [20]	508 [20]	111
EV235-05180006		559 [22]	559 [22]	106
EV235-05180007		610 [24]	610 [24]	100
EV235-05180008		660 [26]	660 [26]	92
EV235-05180009		711 [28]	711 [28]	83
EV235-05180010	拉出止动型	305 [12]	305 [12]	124
EV235-05180011		356 [14]	356 [14]	121
EV235-05180012		406 [16]	406 [16]	119
EV235-05180013		457 [18]	457 [18]	115
EV235-05180014		508 [20]	508 [20]	111
EV235-05180015		559 [22]	559 [22]	106
EV235-05180016		610 [24]	610 [24]	100
EV235-05180017		660 [26]	660 [26]	92
EV235-05180018		711 [28]	711 [28]	83

下载此页参数
