特点 最大旋转角度180°
可调型铰链,方便安装
钢质可调衬套
防污塑料罩
材料与表面处理
叶片 | 旋转销 | 可调衬套 |
模铸锌合金 | 不锈钢 | 硬化 |

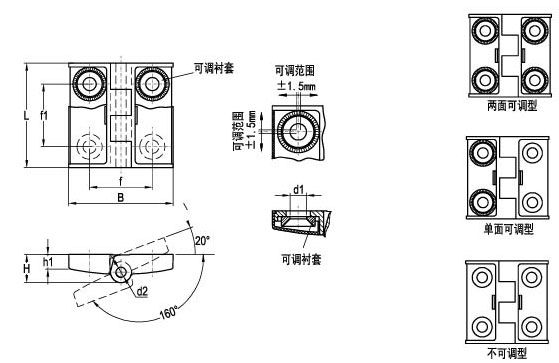

| 零件号 | 规格 | L | B | f | f1 | H | h1 | d | d1 | 重量(g) | 径向载荷(N) | 轴向载荷(N) |
| EV191-03020001 | 两面可调型 | 42 | 42 | 25 | 25 | 11 | 6.5 | 4 | 5.3 | 52 | 2100 | 1500 |
| EV191-03020002 | 50 | 50 | 30 | 30 | 13.5 | 7 | 5 | 6.3 | 91 | 1500 | 1000 | |
| EV191-03020003 | 60 | 60 | 36 | 36 | 17 | 9 | 6 | 6.3 | 171 | 1350 | 1250 | |
| EV191-03020004 | 不可调型 | 42 | 42 | 25 | 25 | 11 | 6.5 | 4 | 5.3 | 51 | 2200 | 1500 |
| EV191-03020005 | 50 | 50 | 30 | 30 | 13.5 | 7 | 5 | 6.3 | 90 | 1700 | 1500 | |
| EV191-03020006 | 60 | 60 | 36 | 36 | 17 | 9 | 6 | 6.3 | 170 | 1900 | 1800 | |
| EV191-03020007 | 单面可调型 | 42 | 42 | 25 | 25 | 11 | 6.5 | 4 | 5.3 | 49 | 3200 | 2500 |
| EV191-03020008 | 50 | 50 | 30 | 30 | 13.5 | 7 | 5 | 6.3 | 88 | 2000 | 2000 | |
| EV191-03020009 | 60 | 60 | 36 | 36 | 17 | 9 | 6 | 6.3 | 168 | 2600 | 3700 |
