义文机电工业用重载型滑轨 EV235-0515参数信息

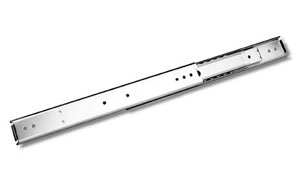

300实物图

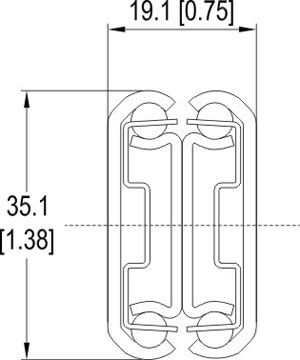

线描图

长度范围

305~711 [12~28]

行程

超行程

额定载荷

41~80 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

拆分方式

不可拆分

特点

可选支架安装

材料及表面处理

零件名

材料

表面处理

滑轨

光亮镀锌

滚珠

-

*另有多种表面处理样式可选,详情请联系我司营业人员


零件号滑轨长度滑动距离承重(kg/付)
EV235-05150001305 [12]327 [12.87]80
EV235-05150002356 [14]378 [14.88]77
EV235-05150003406 [16]429 [16.88]73
EV235-05150004457 [18]480 [18.89]68
EV235-05150005508 [20]530 [20.86]65
EV235-05150006559 [22]581 [22.87]59
EV235-05150007610 [24]632 [24.88]52
EV235-05150008660 [26]683 [26.88]48
EV235-05150009711 [28]734 [28.89]41
