特点 最大旋转角度270°
超高科技聚合体材料
可选洁净表面
材料与表面处理
材质 | 表面处理 | |
叶片 | 旋转销 | |
玻璃纤维 | 不锈钢 | 黑色 |
注意 另有带镀镍钢制螺杆及用于埋头螺钉、圆头螺钉通孔的选项
表面处理另有白色亚光饰面的clean系列供选择

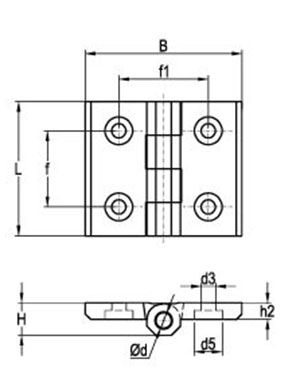

| 零件号 | L | B | f | f1 | H | h2 | d | d3 | d5 | 重量(g) | 径向载荷(N) | 轴向载荷(N) |
| EV191-02010001 | 30 | 30 | 18 | 18 | 7 | 3.5 | 2.5 | 4.5 | 8.5 | 11 | 1300 | 850 |
| EV191-02010002 | 40 | 40 | 25 | 25 | 9 | 5 | 4 | 5.5 | 10.5 | 14 | 1900 | 1000 |
| EV191-02010003 | 50 | 50 | 30 | 30 | 11.5 | 6 | 6 | 6.5 | 12.5 | 30 | 2860 | 1360 |
| EV191-02010004 | 60 | 60 | 36 | 36 | 15 | 8 | 8 | 8.5 | 16.5 | 57 | 3440 | 2170 |
