特点 任意停
可动范围内的往复扭矩恒定。(可动范围为0°～180°)
用途 液晶显示器及监视用摄像机等
注意 初始扭矩与额定扭矩之间存在±20％的差异。
请将扭矩值相同的两个铰链左右配套使用。
使用多个铰链时，安装时要确保各铰链的轴心之间无偏差。
不要在室外或粉尘飞扬的场所使用，否则会明显降低性能。
材料与表面处理
No. 1 | 零件名 | |||
托座 | 不锈钢SUS430 | 抛光 | 1 | |
2 | 底座 | 不锈钢SUS430 | 抛光 | 2 |
3 | 弹簧垫圈 | 钢 | - | 3 |
4 | 轴 | 不锈钢SUS303 | - | 4 |

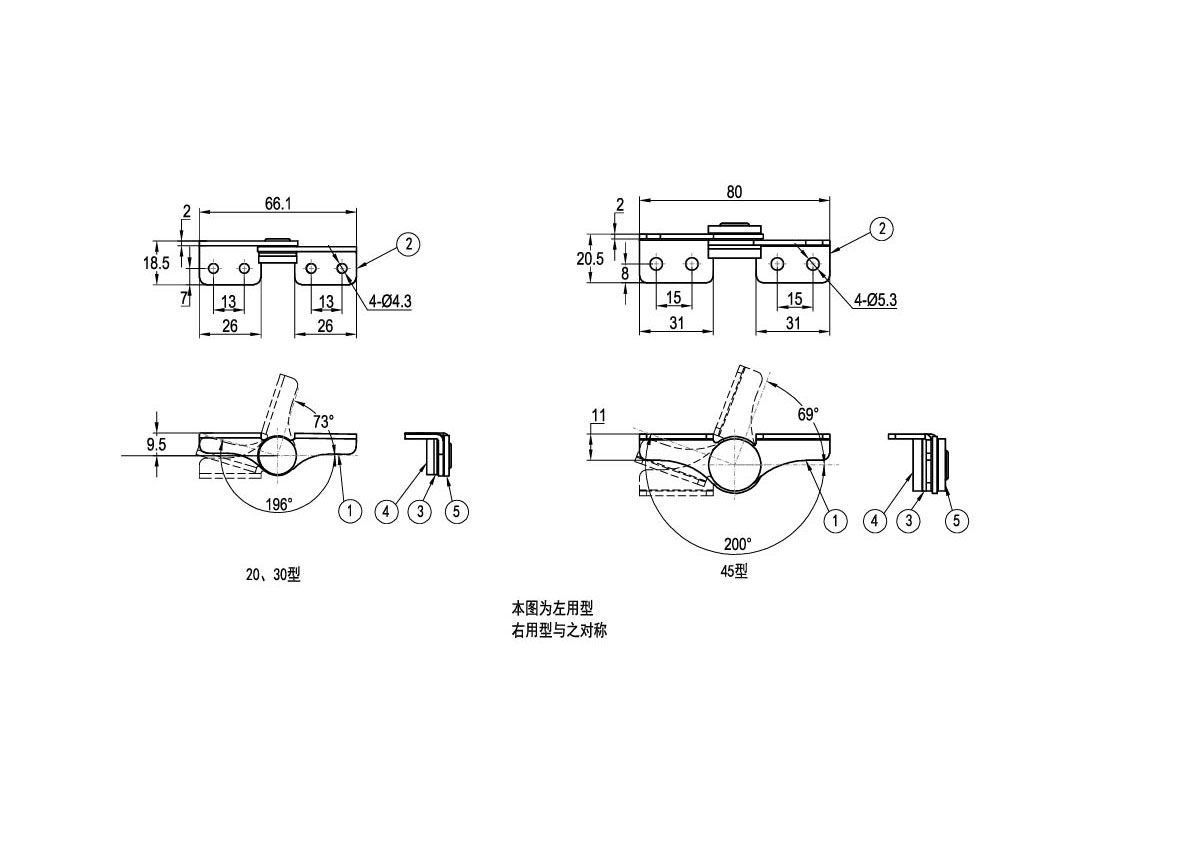

| 零件号 | 规格 | 额定转矩（N.m） | 重量（g） |
| EV191-12230001 | 右用 | （20型）2.0 | 30 |
| EV191-12230002 | 左用 | ||
| EV191-12230003 | 右用 | （30型）3.0 | |
| EV191-12230004 | 左用 | ||
| EV191-12230005 | 右用 | （45型）4.5 | 65 |
| EV191-12230006 | 左用 |
