长度范围 | 250～700 [9.84～27.55] |
行程 | 3/4行程，长度大于350mm时为超行程 |
额定载荷 | 15～40 kg |
*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。 | |
拆分方式 | 可通过操作控制杆进行滑轨的的拆卸 |
特点 | 内置自关阻尼机构,在抽屉完全关闭前20mm处或36mm处启动 |
抽屉的最大宽度为滑轨长度+200mm | |
利用外轨安装部的缓冲效果，即使橱柜略有变形也能顺畅滑动 | |
带树脂弹簧，可吸收噪音、冲击 |

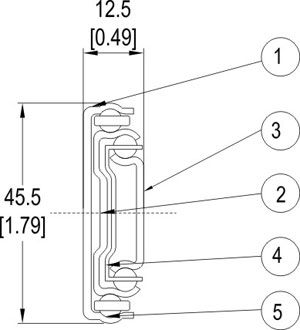

材料及表面处理
编号 | 零件名 | 材料 |
1 | 外轨 | 镀锌钢 |
2 | 中轨 | |
3 | 内轨 | |
4 | 滚珠座 | |
5 | 滚珠 | 钢 |
| 零件号 | 滑轨长度 | 滑动距离 | 承重（kg/付） |
| EV235-12140001 | 250 [9.84] | 175 [6.88] | 15 |
| EV235-12140002 | 300 [11.81] | 275 [10.82] | 20 |
| EV235-12140003 | 350 [13.77] | 353 [13.87] | 25 |
| EV235-12140004 | 400 [15.74] | 404 [15.90] | 25 |
| EV235-12140005 | 450 [17.71] | 455 [17.91] | 30 |
| EV235-12140006 | 500 [19.68] | 505 [19.88 | 35 |
| EV235-12140007 | 550 [21.65] | 556 [21.88] | 40 |
| EV235-12140008 | 600 [23.62] | 606 [23.85] | 30 |
| EV235-12140009 | 650 [25.59] | 653 [25.70] | 30 |
| EV235-12140010 | 700 [27.55] | 704 [27.71] | 30 |
