特点 可快速轻松地拆卸门
可选不可拆卸的安装方式
防腐蚀材料
安装说明 不提供螺钉
螺钉最大拧紧力矩：2.8N·m
使用以下公式计算
螺钉长度：门板厚度+调节值
材料与表面处理 尼龙加玻纤，黑色
性能详述
300系列 | 径向载荷 | 轴向载荷 |
最大静载荷 | 670N | 1100N |
平均极限载荷 | 1100N | 2500N |
400系列 | 径向载荷 | 轴向载荷 |
最大静载荷 | 1000N | 2000N |
平均极限载荷 | 1900N | 5000N |
系列 | 调节值 | |
同轴 | 偏置 | |
300 | 4.8 | 6.5最小至9.5最大 |
400 | 6.4 | 9.5最小至12.7最大 |

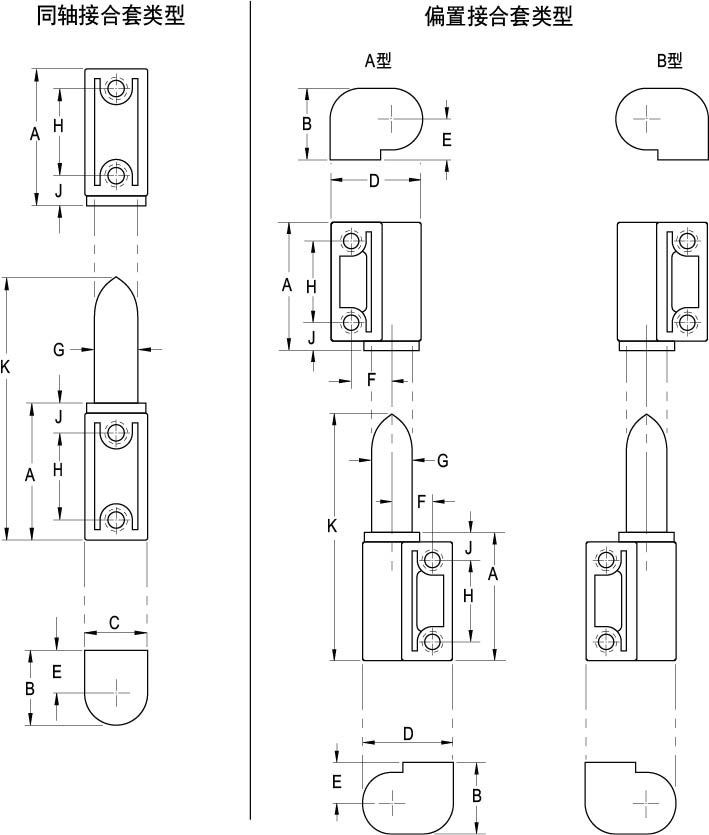

| 零件号 | 系列 | 类型 | 螺纹孔 | A | B | C | D | E,F & G | H | J | K |
| EV191-01030019 | 300 | 同轴接合套 | M5 | 31 | 16.7 | 14.3 | 21.5 | 9.5 | 19 | 7 | 58 |
| EV191-01030020 | 偏置接合套 "A"型 | ||||||||||
| EV191-01030021 | 偏置接合套 "B"型 | ||||||||||
| EV191-01030022 | 同轴接合套 | 10-24 | |||||||||
| EV191-01030023 | 偏置接合套 "A"型 | ||||||||||
| EV191-01030024 | 偏置接合套 "B"型 | ||||||||||
| EV191-01030025 | 400 | 同轴接合套 | M6 | 41.3 | 22.2 | 19 | 28.5 | 12.7 | 25.5 | 9.5 | 78 |
| EV191-01030026 | 偏置接合套 "A"型 | ||||||||||
| EV191-01030027 | 偏置接合套 "B"型 | ||||||||||
| EV191-01030028 | 同轴接合套 | 1/4-20 | |||||||||
| EV191-01030029 | 偏置接合套 "A"型 | ||||||||||
| EV191-01030030 | 偏置接合套 "B"型 |
