长度范围 | 200～500 [7.87～19.69] |
行程 | 超行程 |
额定载荷 | 13～17 kg |
*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。 | |
拆分方式 | 可将内轨完全抽出 |
特点 | 不分左右
|
材料及表面处理

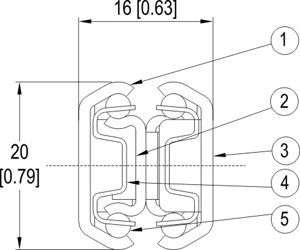

编号 | 零件名 | 材料 |
1 | 外轨 | 不锈钢SUS304 |
2 | 中轨 | |
3 | 内轨 | |
4 | 滚珠座 | |
5 | 滚珠 |
| 零件号 | 滑轨长度 | 滑动距离 | 承重（kg/付） |
| EV235-12110001 | 200 [7.87] | 229 [9.02] | 17 |
| EV235-12110002 | 250 [9.84] | 269 [10.59] | 17 |
| EV235-12110003 | 300 [11.81] | 329 [12.95] | 17 |
| EV235-12110004 | 350 [13.78] | 369 [14.53] | 17 |
| EV235-12110005 | 400 [15.75] | 429 [16.89] | 17 |
| EV235-12110006 | 450 [17.72] | 469 [18.47] | 16 |
| EV235-12110007 | 500 [19.69] | 529 [20.83] | 13 |
